E119 (DN402)

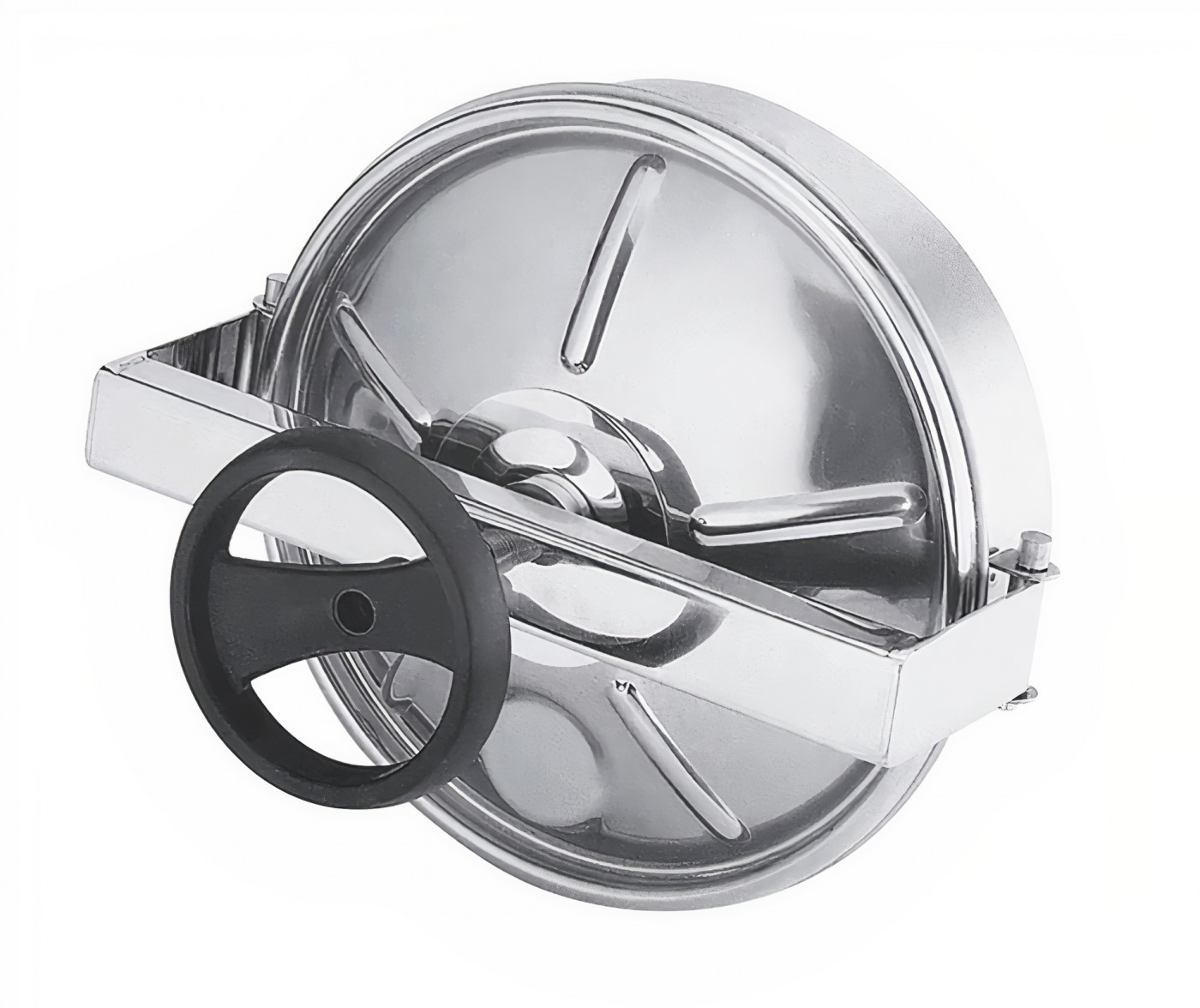

Круглий люк з нержавіючої сталі E119
Круглий люк з нержавіючої сталі E119 монтується у бічній обшивці або на даху резервуарів із нержавіючої сталі. Ця модель дає змогу здійснювати огляд резервуарів та іншого безтискового обладнання через отвір люка діаметром 402 mm. Характерною особливістю моделі є важіль із двома точками опори та центрально розташований притиск (ручка).
Застосування круглого люка з нержавіючої сталі E119
Цю модель використовують насамперед у галузях:
- харчова промисловість,
- молочна промисловість,
- виробництво напоїв і алкоголю,
- переробка овочів і фруктів.
Інші напрямки, де цей тип люка також добре себе зарекомендував, — це косметична та біотехнологічна промисловість. Загалом люк успішно застосовують усюди, де його використання допускають параметри матеріалів, з яких він виготовлений.

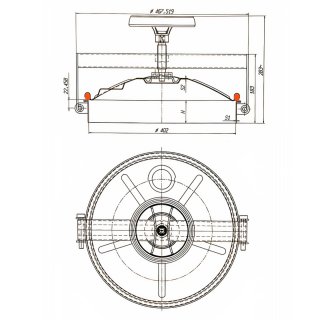

| Модель | H [мм] | S1 [мм] | S2 [мм] | Макс. [бар] |
|---|---|---|---|---|
| E119 | 60 | 2 | 1.5 | 0.5 |
| E119/A | 90 | 2 | 1.5 | 0.5 |
| E119/B | 150 | 2 | 1.5 | 0.5 |
Parametry techniczne
| Kształt | Włazy okrągłe |
|---|---|
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-150 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | DN300 - DN500 |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
