E117 (DN300)

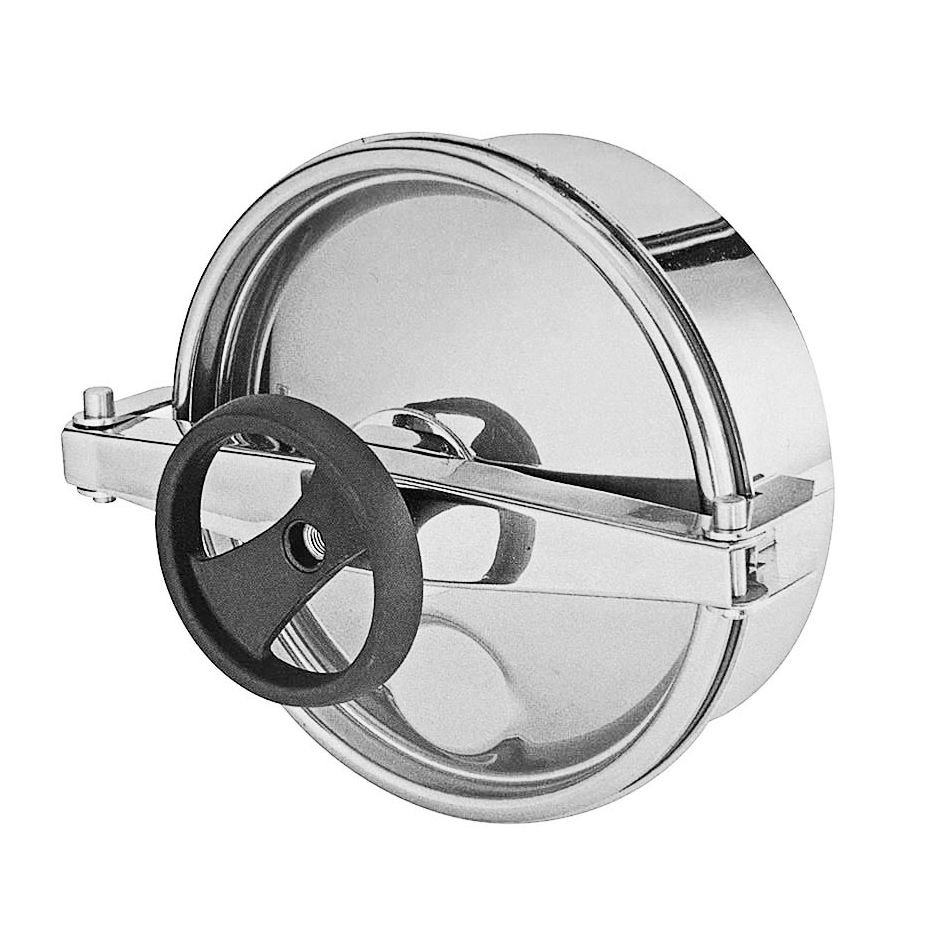

Круглий люк з нержавіючої сталі E117
Круглий люк з нержавіючої сталі E117 монтують передусім у бічній обшивці резервуарів. Широкий діапазон доступних висот монтажних фланців (див. таблицю) дозволяє легко встановлювати люк також у ізольованих резервуарах з нержавіючої сталі.
Застосування круглого бічного люка E117
Цю модель зазвичай застосовують у:
- виноробстві,
- виробництві харчових продуктів,
- молочній промисловості,
- виробництві напоїв та алкоголю.
Звичайно, його використовують і в інших галузях промисловості. До найпоширеніших належать: промисловість з переробки сільськогосподарської сировини та харчових продуктів, переробка овочів і фруктів, кондитерська промисловість та багато інших. Плануючи застосування круглого люка E117 у конкретних умовах експлуатації, обов’язково слід враховувати властивості матеріалів і компонентів, використаних для його виготовлення.

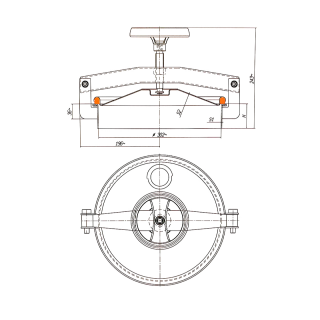

| Модель | H [mm] | S1 [mm] | S2 [mm] | Макс. [бар] |
|---|---|---|---|---|
| E117 | 60 | 2 | 1.5 | 0.5 |
| E117/A | 90 | 2 | 1.5 | 0.5 |
| E117/B | 150 | 2 | 1.5 | 0.5 |
| E117/C | 200 | 2 | 1.5 | 0.5 |
| E117/D | 250 | 2 | 1.5 | 0.5 |
| E117/E | 300 | 2 | 1.5 | 0.5 |
| E117/F | 350 | 2 | 1.5 | 0.5 |
| E117/G | 400 | 2 | 1.5 | 0.5 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-400 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Mleczarstwo, Produkcja spożywcza, Winiarstwo |
| Wymiar | DN300 - DN500 |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, Silikon |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
