C93 (DN370)
Круглий люк з нержавіючої сталі C93 (DN370)

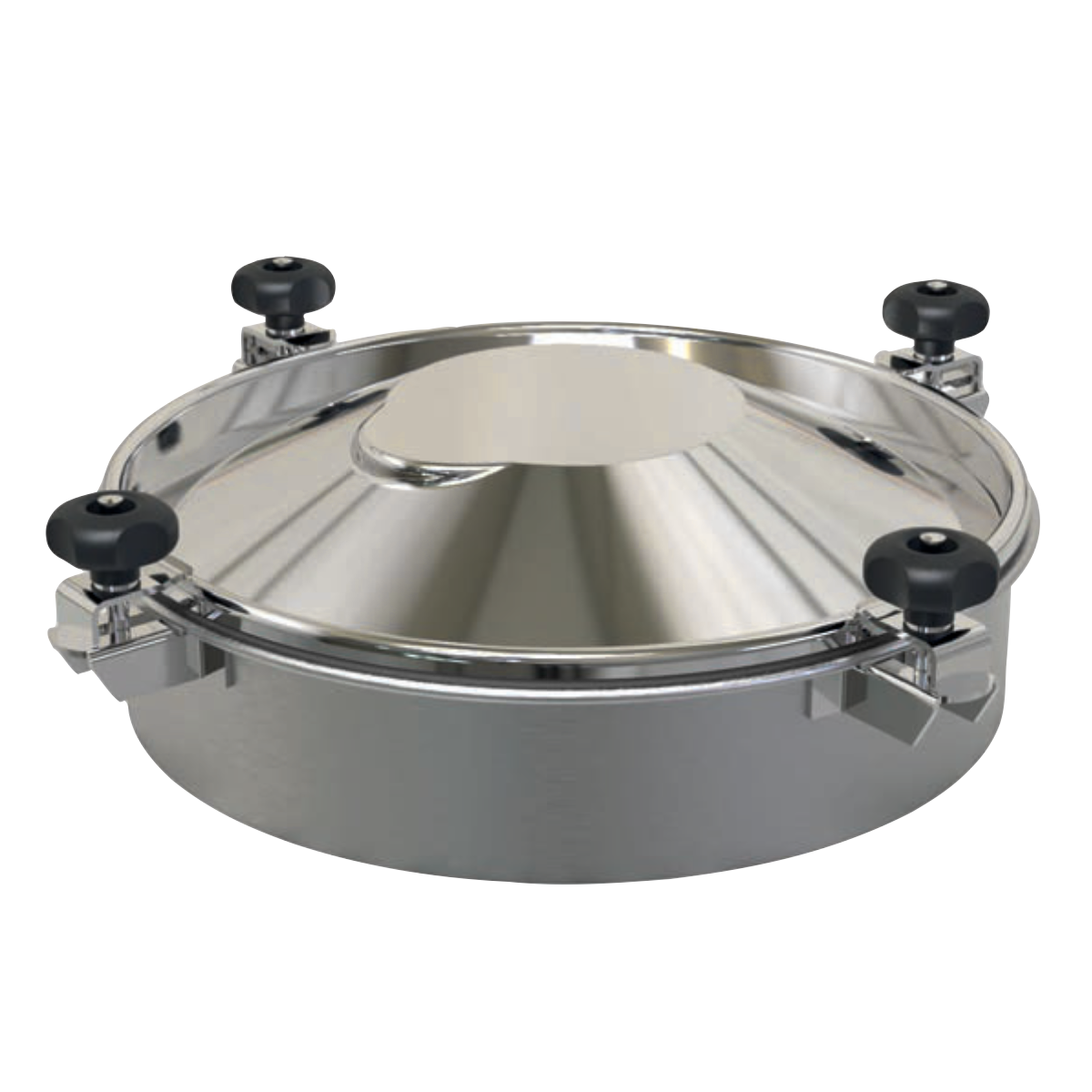

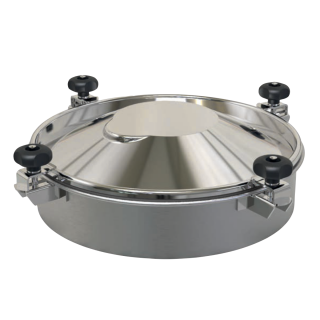

Круглий люк з нержавіючої сталі C93 монтується у даху резервуара з нержавіючої сталі. Його знімну кришку притискають до фланця за допомогою чотирьох затискачів. Крім того, пласка ділянка на опуклій частині кришки дає змогу встановити додаткове оснащення.
Модель C93 стандартно виготовляється з монтажними рамами (фланцями) висотою 60 mm або 90 mm (див. таблицю). Додатково люк можна оснастити фланцем висотою до 200 mm. Завдяки цьому люк можна встановлювати в резервуарах з нержавіючої сталі, покритих теплоізоляцією.
Круглий люк C93 зазвичай монтують у резервуарах з нержавіючої сталі, призначених для зберігання різних рідких продуктів, але його також успішно застосовують у різноманітному процесному обладнанні.
Стандартно люк C93 виготовляють з нержавіючої сталі марки AISI 304, а за бажанням — зі сталі марки AISI 316L. Широкий вибір матеріалів, що застосовуються для виготовлення ущільнень, дає змогу використовувати люк при контакті з широким спектром робочих середовищ (рідин, розчинів).
Застосування круглого люка з нержавіючої сталі C93 (DN370)
Головні напрями застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна та біотехнологічна промисловість,
- резервуари з нержавіючої сталі різних розмірів.
Люк ефективно використовують скрізь, де параметри матеріалів, застосованих у його конструкції, дозволяють таке застосування.
| Модель | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Макс. [бар] |
|---|---|---|---|---|---|---|
| C93/A | 60 | 1.5 | 1.2 |
370 |
373 | 0.1 |
| C93/B | 90 | 1.5 | 1.2 | 370 | 373 | 0.1 |

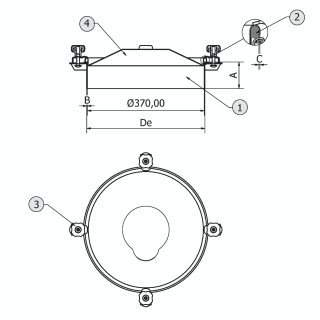

| Symbol | Element |
|---|---|
| 1 | рама/фланець |
| 2 | ущільнення |
| 3 | ручка |
| 4 | кришка |
Parametry techniczne
| Seria produktowa | Seria C |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-90 mm |
| Grubość ścianki kołnierza (w mm) | 1.5 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | DN300 - DN500 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
