C41 (DN300)

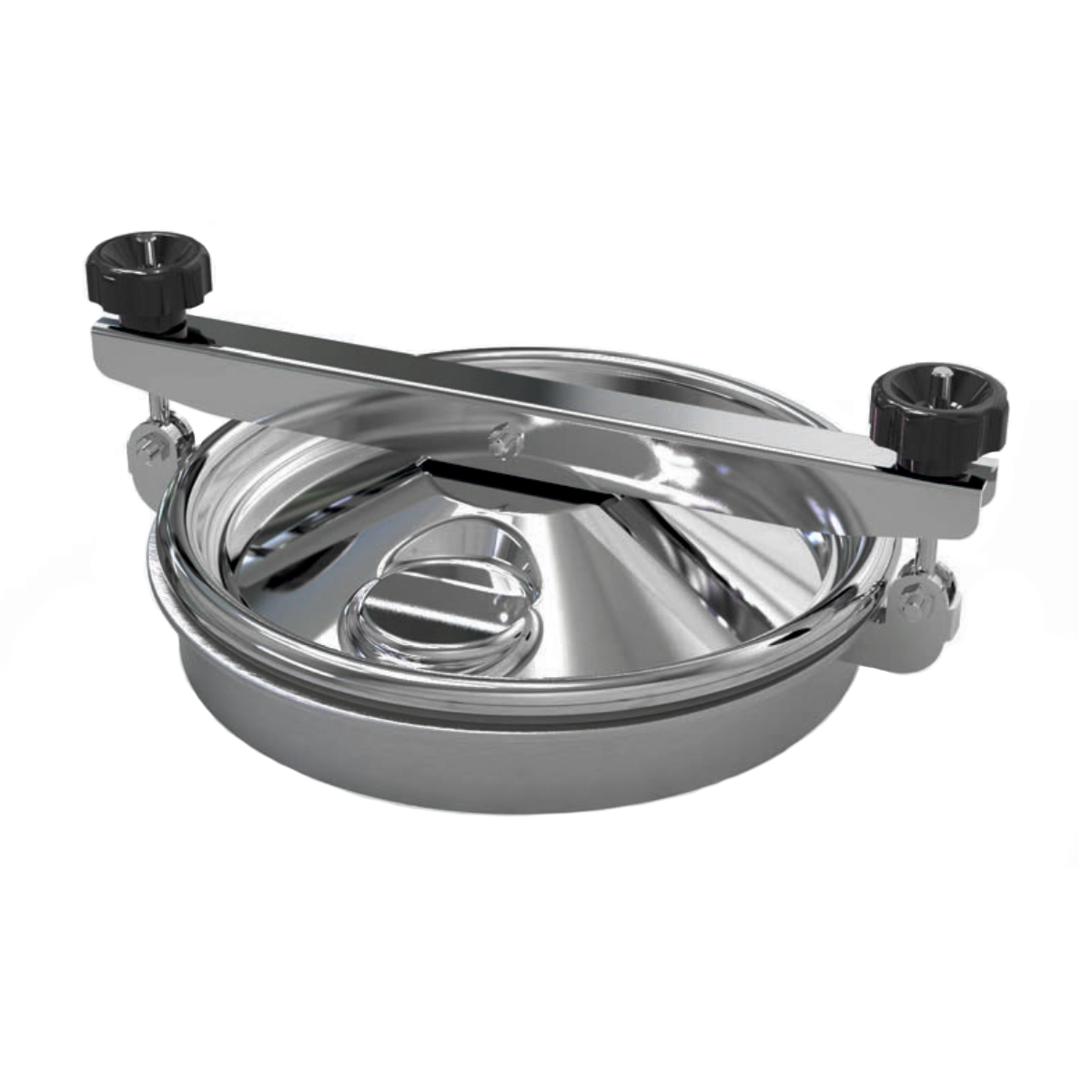

Круглий люк з нержавіючої сталі C41 (DN300)

Круглий люк з нержавіючої сталі C41 DN300 монтується в бічній обшивці або на даху нержавіючого резервуара. Його знімна кришка разом з ущільненням притискається до фланця за допомогою двох затискачів. Крім того, пласка ділянка на опуклій частині кришки дає змогу встановити додаткове оснащення.

Модель C41 стандартно виготовляється з монтажною рамою (фланцем) висотою 60 mm. Додатково люк можна оснастити фланцем іншої висоти, що, своєю чергою, дозволяє монтувати люк у резервуарах з нержавіючої сталі, покритих теплоізоляцією. Круглий люк C41 зазвичай встановлюють у безнапірних резервуарах з нержавіючої сталі, призначених для зберігання різних рідких продуктів, але його також успішно застосовують у різноманітному процесному обладнанні.

Стандартно люк C41 виготовляється з нержавіючої сталі марки AISI 304, а за бажанням — зі сталі марки AISI 316L. Широкий вибір матеріалів, що застосовуються для виготовлення ущільнень, дозволяє використовувати люк у контакті з широким спектром робочих середовищ (рідин, розчинів).

Застосування круглого люка з нержавіючої сталі C41 (DN300)

Основні напрями застосування:

харчова промисловість,
виробництво напоїв та алкоголю,
хімічна та біотехнологічна промисловість,
резервуари з нержавіючої сталі різного об’єму.

Люк ефективно використовується всюди, де його застосування дозволяють параметри матеріалів, з яких він виготовлений.

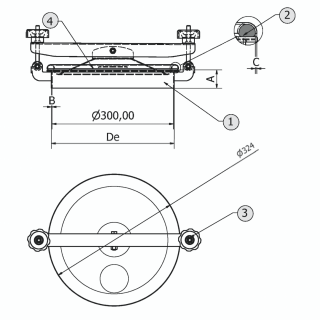

Модель	A [mm]	B [mm]	C [mm]	D [mm]	DE [mm]	Макс. [бар]
C41	60	1.5	1.2	300	303	0.5

Symbol	Елемент
1	рама/фланець
2	ущільнення
3	ручка
4	кришка

Parametry techniczne

Kształt	Włazy okrągłe
Typ	Bezciśnieniowe
Wysokość kołnierza (w mm)	60 mm
Grubość ścianki kołnierza (w mm)	1.5 mm
Sposób otwierania	Na zewnątrz
Wymiar	DN300 - DN500
Sposób montażu	w dachu zbiornika, w poszyciu (na boku) zbiornika
Ciśnienie	0.5 - 2.5 bar
Podciśnienie	nie dotyczy
Certyfikat PED	nie
Rodzaj stali	AISI 304/304L, AISI 316/316L
Materiał uszczelnienia	EPDM, NBR, Neopren, Silikon, Viton
Materiał pokrętła	Tworzywo sztuczne, INOX
