BV430 (DN435)

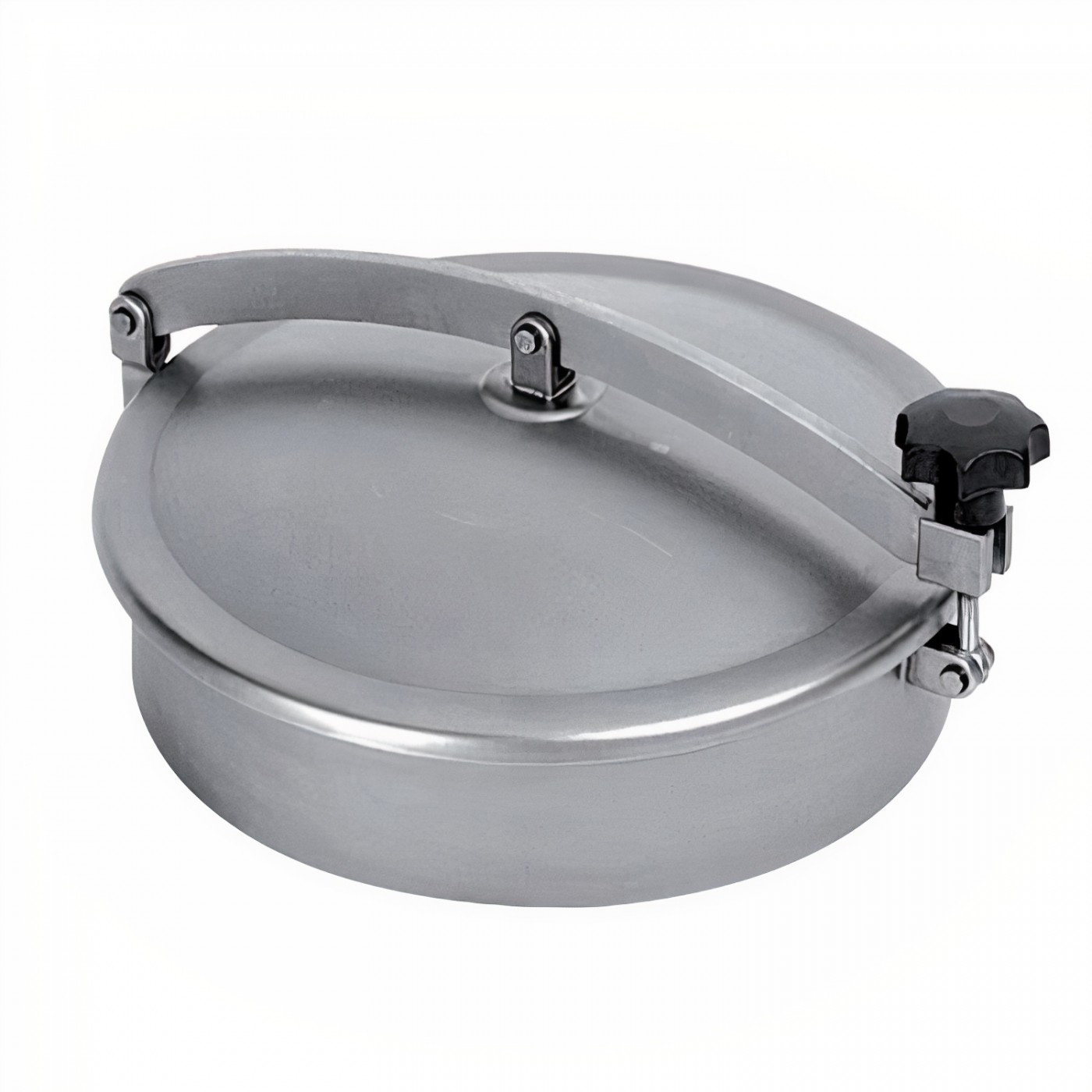

Круглий люк з нержавіючої сталі BV430
Круглий люк BV430 виготовляють із нержавіючої сталі AISI 304 або AISI 316L. Стандартно люк оснащується притискною ручкою з пластмаси, проте додатково доступні ручки INOX.

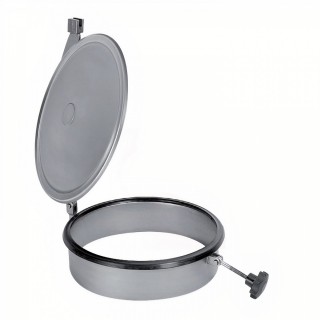

Кришка люка закріплена на одному завісі, що дає змогу відкидати її під прямим кутом. Відкривання та закривання здійснюється за допомогою притискної ручки.
Опукла кришка додатково перешкоджає скупченню води та забруднень на поверхні люка.

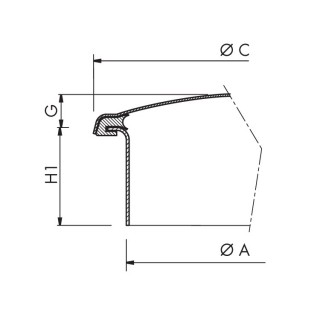

Люки серії BV430 мають фланці (H) заввишки 100 mm.
Круглі люки серії BV430 - застосування
Основна сфера застосування люків — це харчова промисловість, молочна галузь, виробництво напоїв та алкоголю. Їх також успішно використовують у переробці овочів і фруктів, косметичній та біотехнологічній промисловості.
Люки можна монтувати також в промисловому безтисковому обладнанні, яке не пов’язане безпосередньо з виробництвом харчових продуктів, наприклад у хімічній промисловості чи енергетиці.

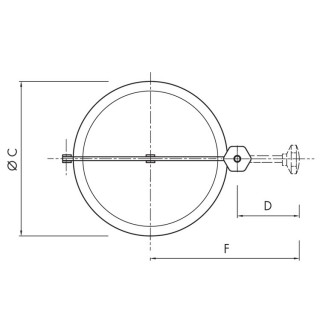

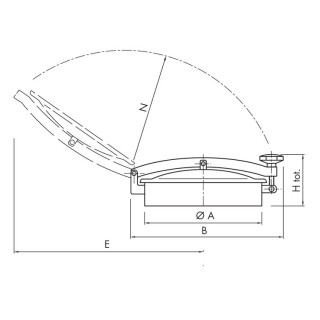

| Модель | DN (Діаметр A) [mm] |
B [mm] |
Діаметр C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
N [mm] |
H1 [mm] |
H (tot.) [mm] |
Макс. [bar] |
Вага [kg]* |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BV430 | 435 | 526 | 472 | 170 | 750 | 414 | 64 | 520 | 100 | 215 | 0.1 | 8.0 |
Товщина стінки рами (фланця): 3 mm
Товщина кришки: 2 mm
Parametry techniczne
| Seria produktowa | Seria B |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 100 mm |
| Grubość ścianki kołnierza (w mm) | 3.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Browarnictwo, Chemia, Mleczarstwo, Produkcja spożywcza, Winiarstwo |
| Wymiar | DN300 - DN500 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
