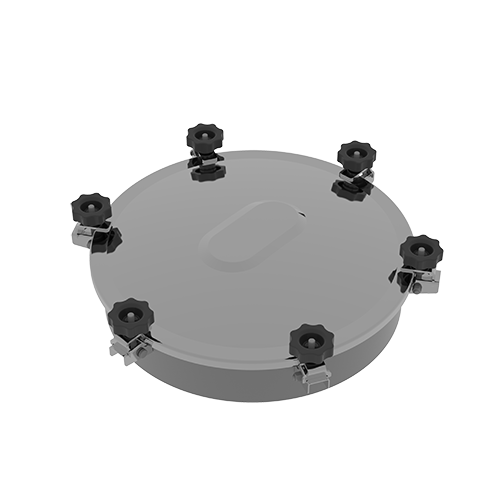

A980 (DN220-DN600)
Круглий люк серії A980
Круглий люк серії A980 – це типова конструкція, призначена для монтажу в дахах безнапірних резервуарів з нержавіючої сталі різного призначення. Через спосіб закривання – від 3 до 6 затискачів залежно від діаметра – цей тип люка краще підходить для застосувань з меншою частотою циклів відкривання/закривання. Стандартно люк оснащується притискними ручками з пластику, але додатково доступні також ручки INOX або алюмінієві.
Модель A980 виготовляється у двох варіантах – з ущільненням на рамі (A980) або з ущільненням у кришці (A980B). Кришку люка серії A980 можна зняти після відкручування притискних гвинтів і відпускання ножичних затискачів. Гладка й опукла поверхня кришки не затримує воду.
Доступний широкий діапазон висот монтажних фланців, завдяки чому люк без ускладнень монтується в ізольованих резервуарах з нержавіючої сталі.
Застосування круглого люка з нержавіючої сталі серії A980
Основні напрями застосування:
- харчова промисловість,
- переробка овочів і фруктів,
- виробництво напоїв та алкоголю,
- резервуари для зберігання хімічних продуктів.
Ефективно використовується також у різного типу безнапірному промисловому обладнанні, яке потребує підвищеної корозійної стійкості або має поверхні, що піддаються зрошенню чи частому миттю.
Загалом люк можна монтувати всюди, де його застосування допускають параметри матеріалів, використаних у його конструкції.
| Модель | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Ручки | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|---|
| A979 | 220 | 220 |
60x2** 100x2 150x2 200x2 250x2 |
105 | 1.5 | 3 | 0.2 | 3.3 |
| A980 | 300 | 295 | 110 | 1.5 | 3 | 0.2 | 4.5 | |
| A982 | 400 | 395 | 112 | 1.5 | 4 | 0.2 | 5.0 | |
| A984 | 500 | 500 | 115 | 1.5 | 6 | 0.2 | 7.5 | |
| A985 | 600 | 600 | 115 | 1.5 | 6 | 0.2 | 8.0 | |
| A979B | 220 | 220 | 105 | 1.5 | 3 | 0.2 | 3.5 | |
| A980B | 300 | 295 | 110 | 1.5 | 3 | 0.2 | 4.8 | |
| A982B | 400 | 395 | 112 | 1.5 | 4 | 0.2 | 5.4 | |
| A984B | 500 | 500 | 115 | 1.5 | 6 | 0.2 | 7.9 | |
| A985B | 600 | 600 | 115 | 1.5 | 6 | 0.2 | 8.5 |
*Для стандартного виконання (HxSP1 = 60x2 mm).
**Стандартне виконання.

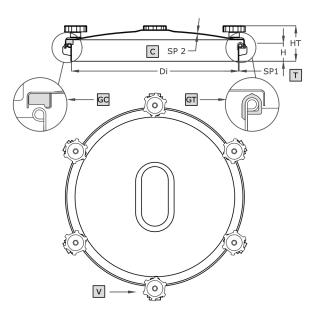

| Позначення | Елемент |
|---|---|
| V | ручка |
| C | кришка |
| T | фланець |
| B | важіль |
| GC | ущільнення в кришці |
| GT | ущільнення в рамі |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
