A970R (DN220-DN600)

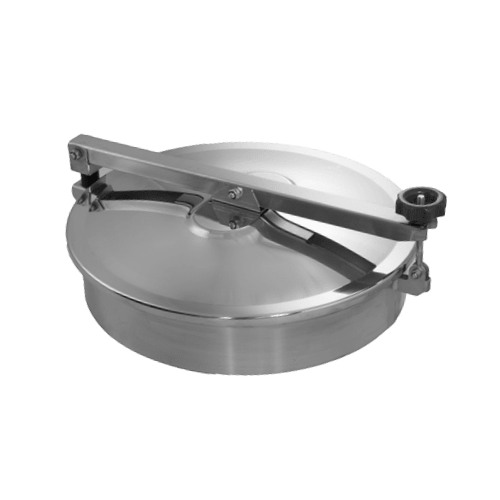

Круглий люк серії A970R
Круглий люк серії A970R — це міцна конструкція з нержавіючої сталі AISI 304 або AISI 316L. Стандартно люк оснащується притискною ручкою з пластмаси, додатково доступні також ручки INOX та алюмінієві.
Люки цього типу випускаються у двох версіях — з ущільненням на рамі (A970R) або з ущільненням у кришці (A970RB). Люк серії A970R монтується у даху резервуара з нержавіючої сталі. Опукла, відкидна кришка люка серії A970R полегшує стікання води під час мийки обладнання та резервуарів. Завдяки рухомому кріпленню кришку після відкривання можна відсунути вбік.
Доступний широкий діапазон висот монтажних фланців, завдяки чому люк легко вбудовується в утеплені резервуари з нержавіючої сталі.
Застосування круглого люка з нержавіючої сталі серії A970R
Основні сфери застосування:
- харчова промисловість,
- молочна промисловість,
- виробництво напоїв та алкоголю.
Також ефективно використовується в промисловому безнапірному обладнанні, не пов’язаному безпосередньо з виробництвом харчових продуктів, наприклад у хімічній промисловості чи енергетиці.
Загалом люк можна монтувати всюди, де його застосування допускають параметри матеріалів, використаних для його виготовлення.
| Модель | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A969R | 220 | 220 |
60x2** 100x2 150x2 200x2 250x2 |
125 | 1.5 | 0.05 | 4.0 |
| A970R | 300 | 295 | 140 | 1.5 | 0.05 | 5.0 | |
| A972R | 400 | 395 | 150 | 1.5 | 0.05 | 6.0 | |
| A974R | 500 | 500 | 155 | 1.5 | 0.05 | 7.0 | |
| A975R | 600 | 600 | 160 | 1.5 | 0.05 | 10.0 | |
| A969RB | 220 | 220 | 125 | 1.5 | 0.05 | 4.0 | |
| A970RB | 300 | 295 | 140 | 1.5 | 0.05 | 5.5 | |
| A972RB | 400 | 395 | 150 | 1.5 | 0.05 | 7.0 | |
| A974RB | 500 | 500 | 155 | 1.5 | 0.05 | 8.5 | |
| A975RB | 600 | 600 | 160 | 1.5 | 0.05 | 11.0 |
*Для стандартного виконання (HxSP1 = 60x2 mm).
**Стандартне виконання.

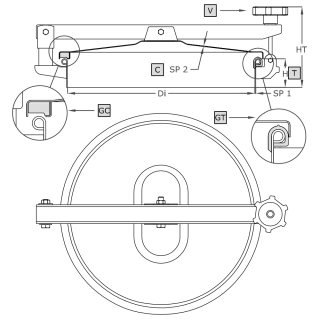

| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| T | фланець |
| B | важіль |
| GC | ущільнення в кришці |
| GT | ущільнення в рамі |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
