A970 (DN150-DN600)

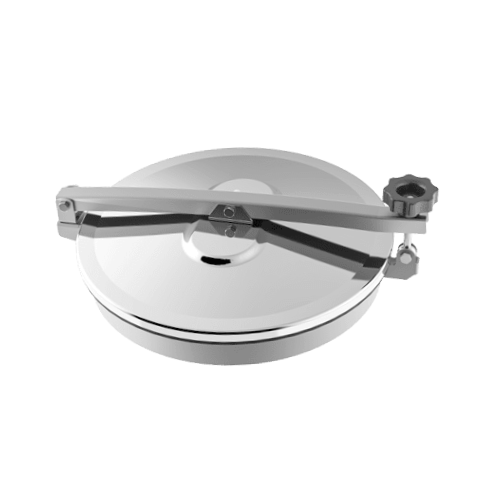

Круглий люк серія A970
Круглий люк серії A970 – це міцна конструкція з нержавіючої сталі AISI 304 або AISI 316L. Стандартно люк оснащується притискною ручкою з пластмаси, додатково доступні також ручки INOX та алюмінієві.
Люки цього типу виготовляються у двох виконаннях – з ущільненням на рамі (A970) або з ущільненням у кришці (A970B). Люк серії A970 монтується в даху нержавіючого резервуара. Відкидна кришка люка серії A970 завдяки опуклій формі та полірованій поверхні полегшує стік води під час мийки обладнання та резервуарів. Завдяки кріпленню на рухомому штирі кришку після відкриття можна відсунути вбік.
Доступний широкий діапазон висот монтажних фланців, завдяки чому люк легко вбудовується в ізольовані нержавіючі резервуари.
Застосування круглого люка з нержавіючої сталі серія A970
Основні сфери застосування:
- харчова промисловість,
- молочна промисловість,
- виробництво напоїв та алкоголю.
З успіхом використовується також у промисловому некомірному обладнанні , не пов’язаному безпосередньо з виробництвом харчових продуктів, наприклад у хімічній промисловості чи енергетиці.
Загалом люк можна монтувати всюди, де його застосування допускають параметри матеріалів, використаних у конструкції.
| Модель | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [кг] |
|---|---|---|---|---|---|---|---|
| A969 | 220 | 220 |
60x2** 100x2 150x2 200x2 250x2 |
125 | 1.5 | 0.02 | 3.0 |
| A970 | 300 | 295 | 140 | 1.5 | 0.02 | 4.0 | |
| A972 | 400 | 395 | 150 | 1.5 | 0.02 | 5.0 | |
| A974 | 500 | 500 | 155 | 1.5 | 0.02 | 6.0 | |
| A975 | 600 | 600 | 160 | 1.5 | 0.02 | 9.0 | |
| A968B | 150 | 150 | 120 | 1.5 | 0.02 | 2.0 | |
| A969B | 220 | 220 | 125 | 1.5 | 0.02 | 3.0 | |
| A970B | 300 | 295 | 140 | 1.5 | 0.02 | 4.5 | |
| A972B | 400 | 395 | 150 | 1.5 | 0.02 | 6.0 | |
| A974B | 500 | 500 | 155 | 1.5 | 0.02 | 7.5 | |
| A975B | 600 | 600 | 160 | 1.5 | 0.02 | 10.0 |
*Для стандартного виконання (HxSP1 = 60x2 mm).
**Стандартне виконання.

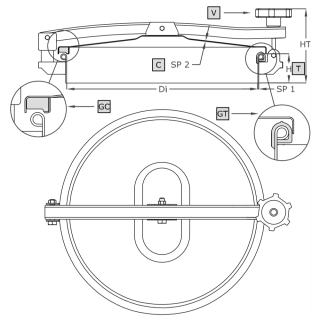

| Символ | Елемент |
|---|---|
| V | ручка |
| C | кришка |
| T | фланець |
| B | важіль |
| GC | ущільнення в кришці |
| GT | ущільнення в рамі |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
