A960R (DN220-DN600)

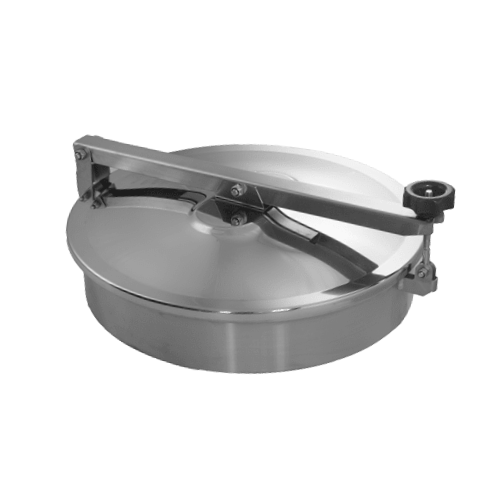

Круглий люк серія A960R
Круглий люк серія A960R – це міцна конструкція з нержавіючої сталі AISI 304 або AISI 316L. Стандартно люк оснащується притискною ручкою з пластмаси, додатково доступні також ручки INOX та алюмінієві.
Люки цього типу виготовляються у двох версіях – з ущільненням на рамі (A960R) або з ущільненням у кришці (A960RB). Люк серія A960R монтується у даху резервуара з нержавіючої сталі. Опукла, відкидна кришка люка серії A960R полегшує стік води під час миття обладнання та резервуарів.
Доступний широкий діапазон висот монтажних фланців, завдяки чому люк без проблем інтегрується в ізольовані резервуари з нержавіючої сталі.
Застосування круглого люка з нержавіючої сталі серія A960R
Основні сфери застосування:
- харчова промисловість,
- молочна промисловість,
- виробництво напоїв та алкоголю.
Також ефективно використовується у промисловому безнапірному обладнанні, непов’язаному безпосередньо з виробництвом харчових продуктів, наприклад у хімічній промисловості чи енергетиці.
Загалом люк можна монтувати всюди, де його застосування допускають параметри матеріалів, використаних для його виготовлення.
| Модель | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [кг] |
|---|---|---|---|---|---|---|---|
| A959R | 220 | 220 |
60x2** 100x2 150x2 200x2 250x2 |
125 | 1.5 | 0.05 | 4.0 |
| A960R | 300 | 295 | 140 | 1.5 | 0.05 | 5.0 | |
| A962R | 400 | 395 | 150 | 1.5 | 0.05 | 6.0 | |
| A964R | 500 | 500 | 155 | 1.5 | 0.05 | 7.0 | |
| A965R | 600 | 600 | 160 | 1.5 | 0.05 | 9.9 | |
| A959RB | 220 | 220 | 125 | 1.5 | 0.05 | 3.7 | |
| A960RB | 300 | 295 | 140 | 1.5 | 0.05 | 4.7 | |
| A962RB | 400 | 395 | 150 | 1.5 | 0.05 | 7.0 | |
| A964RB | 500 | 500 | 155 | 1.5 | 0.05 | 8.0 | |
| A965RB | 600 | 600 | 160 | 1.5 | 0.05 | 11.0 |
*Для стандартного виконання (HxSP1 = 60x2 mm).
**Стандартне виконання.

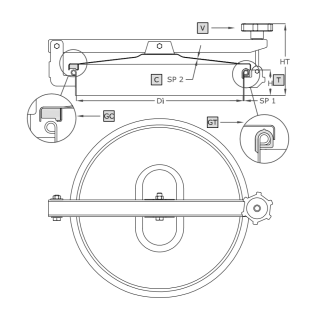

| Символ | Елемент |
|---|---|
| V | ручка |
| C | кришка |
| T | фланець |
| B | важіль |
| GC | ущільнення в кришці |
| GT | ущільнення в рамі |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
