A960 (DN150-DN600)
Круглий люк серія A960

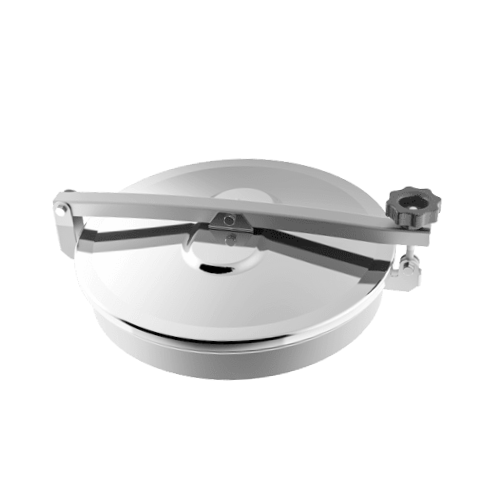

Круглий люк серії A960 – це міцна конструкція з нержавіючої сталі AISI 304 або AISI 316L. Стандартно люк оснащується притискною ручкою з пластмасового матеріалу, проте опційно доступні ручки INOX та алюмінієві.
Люки цього типу виготовляються у двох виконаннях – з ущільненням на рамі (A960) або з ущільненням у кришці (A960B). Люк серії A960 монтується у даху резервуара з нержавіючої сталі. Відкидна кришка люка серії A960 завдяки опуклій формі та полірованій поверхні полегшує стік води під час миття обладнання та резервуарів.
Доступний широкий діапазон висот монтажних фланців, завдяки чому люк без проблем монтується в ізольованих резервуарах з нержавіючої сталі.
Застосування круглого люка з нержавіючої сталі серія A960
Основні області застосування:
- харчова промисловість,
- молочна промисловість,
- виробництво напоїв і алкоголю.
Ефективно використовується також в промисловому безтисковому обладнанні, не пов’язаному безпосередньо з виробництвом харчових продуктів, наприклад у хімічній промисловості чи енергетиці.
Загалом, люк можна встановлювати всюди, де його застосування дозволяють параметри матеріалів, використаних для конструкції.
| Модель | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A959 | 220 | 220 |
60x2** 100x2 150x2 200x2 250x2 |
125 | 1.5 | 0.02 | 3.0 |
| A960 | 300 | 295 | 140 | 1.5 | 0.02 | 4.0 | |
| A962 | 400 | 395 | 150 | 1.5 | 0.02 | 5.0 | |
| A964 | 500 | 500 | 155 | 1.5 | 0.02 | 6.0 | |
| A965 | 600 | 600 | 160 | 1.5 | 0.02 | 8.9 | |
| A958B | 150 | 150 | 120 | 1.5 | 0.02 | 1.8 | |
| A959B | 220 | 220 | 125 | 1.5 | 0.02 | 2.7 | |
| A960B | 300 | 295 | 140 | 1.5 | 0.02 | 3.7 | |
| A962B | 400 | 395 | 150 | 1.5 | 0.02 | 6.0 | |
| A964B | 500 | 500 | 155 | 1.5 | 0.02 | 7.0 | |
| A965B | 600 | 600 | 160 | 1.5 | 0.02 | 10.0 |
*Для стандартного виконання (HxSP1 = 60x2 mm).
**Стандартне виконання.

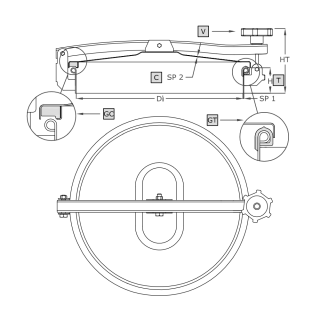

| Символ | Елемент |
|---|---|
| V | ручка |
| C | кришка |
| T | фланець |
| B | важіль |
| GC | ущільнення в кришці |
| GT | ущільнення в рамі |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
