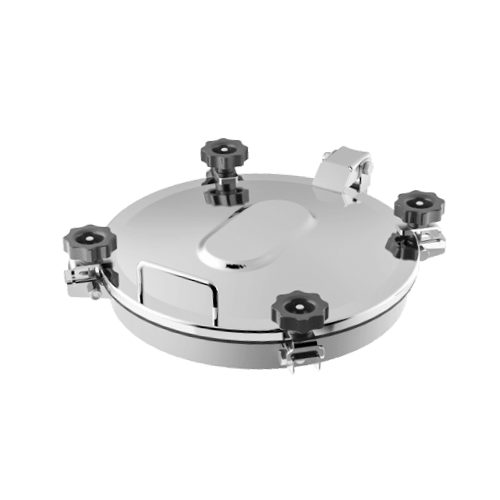

A940 (DN220-DN600)
Круглий люк серія A940
Круглий люк серії A940 – це міцна конструкція, виготовлена з нержавіючої сталі AISI 304 або AISI 316L. Стандартно люк оснащується притискними ручками з пластмаси, однак додатково доступні ручки INOX та алюмінієві.
Люки цього типу випускаються у двох варіантах – з ущільненням на рамі (A940) або з ущільненням у кришці (A940B). Люк серії A940 монтується у даху резервуара з нержавіючої сталі. Кришка люка серії A940 відкривається вгору та оснащена ручкою, що полегшує піднімання. Масивний шарнір надійно фіксує кришку у відкритому положенні.
Доступний широкий діапазон висот монтажних фланців, завдяки чому люк без проблем інтегрується в ізольовані резервуари з нержавіючої сталі.
Застосування круглого люка з нержавіючої сталі серія A940
Основний напрямок застосування:
- харчова промисловість,
- молочна промисловість,
- переробка овочів і фруктів,
- виробництво напоїв та алкоголю.
Також ефективно використовується в промисловому не тисковому обладнанні, яке не пов’язане безпосередньо з виробництвом харчових продуктів, наприклад у хімічній та біотехнологічній промисловості, а також в енергетиці.
Загалом люк можна встановлювати всюди, де його застосування допускають параметри матеріалів, використаних для його виготовлення.
| Модель | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Ручки | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|---|
| A939 | 220 | 220 |
60x2** 100x2 150x2 200x2 250x2 |
110 | 1.5 | 4 | 0.2 | 3.8 |
| A940 | 300 | 295 | 120 | 1.5 | 4 | 0.2 | 5.0 | |
| A942 | 400 | 395 | 120 | 1.5 | 4 | 0.2 | 5.5 | |
| A944 | 500 | 500 | 125 | 1.5 | 6 | 0.2 | 7.5 | |
| A945 | 600 | 600 | 130 | 1.5 | 6 | 0.2 | 8.5 | |
| A939B | 220 | 220 | 110 | 1.5 | 4 | 0.2 | 4.0 | |
| A940B | 300 | 295 | 120 | 1.5 | 4 | 0.2 | 6.0 | |
| A942B | 400 | 395 | 120 | 1.5 | 4 | 0.2 | 6.5 | |
| A944B | 500 | 500 | 125 | 1.5 | 6 | 0.2 | 8.0 | |
| A945B | 600 | 600 | 130 | 1.5 | 6 | 0.2 | 9.0 |
*Для стандартного виконання (HxSP1 = 60x2 mm).
**Стандартне виконання.

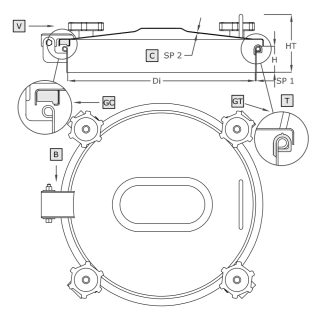

| Позначення | Елемент |
|---|---|
| V | ручка |
| C | кришка |
| T | фланець |
| B | важіль |
| GC | ущільнення в кришці |
| GT | ущільнення в рамі |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
