A800R (DN380-DN420)

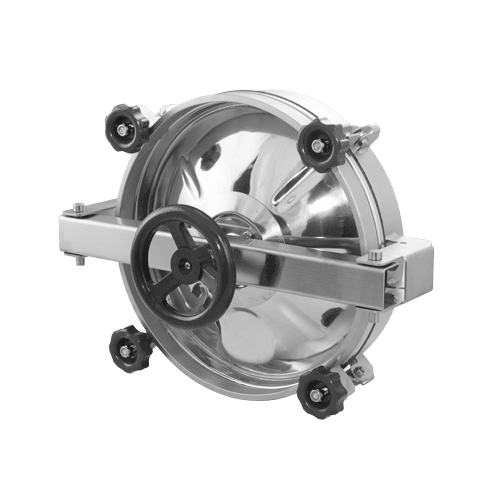

Круглий люк серія A800R
Круглий люк серії A800R має спеціальну, масивну конструкцію, завдяки чому ідеально підходить для роботи в боковому положенні – на боковій обшивці резервуара. Цю модель стандартно виготовляють з нержавіючої сталі AISI 304/304L, а за потреби – з сталі марки AISI 316L.
Люк оснащується пʼятьма ручками з пластмаси. Для застосувань, де потрібна підвищена механічна міцність ручок і стійкість до корозії, можна встановити нержавіючі метеликоподібні ручки. Поєднання центрального притиску та чотирьох ножицеподібних затискачів по колу забезпечує герметичність і стійкість до тиску до 2 bar.
Застосування круглого люка з нержавіючої сталі серія A800R
Основні сфери застосування:
- харчова промисловість,
- молочна промисловість,
- виробництво напоїв та алкоголю.
Також ефективно використовується у переробці овочів та фруктів, у косметичній, біотехнологічній та хімічній промисловості.
Загалом люк можна встановлювати скрізь, де його застосування допускають параметри матеріалів, використаних для його виготовлення.

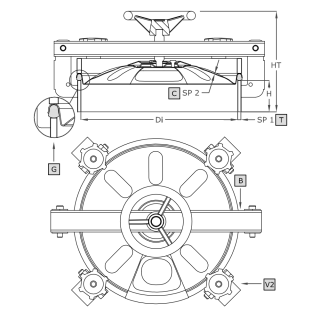

| Модель | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A801R | 380 | 375 |
60x8** 100x8 |
230 | 1.2 | 2.0 | 13.6 |
| A802R | 400 | 395 | 235 | 1.5 | 2.0 | 14.3 | |
| A803R | 420 | 415 | 245 | 1.5 | 2.0 | 15.0 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Kształt | Włazy okrągłe |
|---|---|
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | DN300 - DN500 |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
