A790 (DN200-DN300)

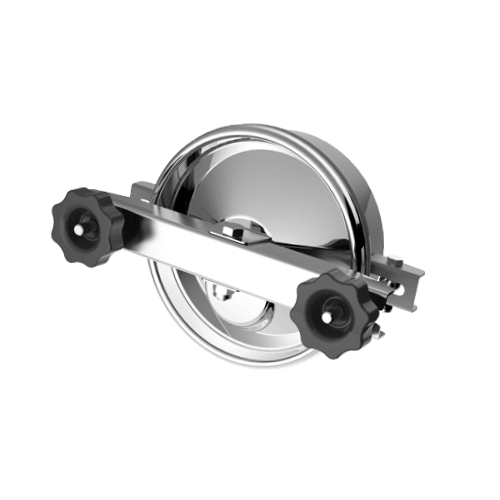

Круглий люк серії A790
Круглий люк серії A790 – це міцна конструкція з нержавіючої сталі AISI 304/304L або AISI 316L. Стандартно люк комплектується фіксувальними ручками з пластику, а за додатковим замовленням доступні ручки INOX, алюмінієві або хромовані. Люк цього типу встановлюють у боковій обшивці резервуара з нержавіючої сталі.
Знімну кришку люка серії A790 фіксують за допомогою двох ручок, розташованих на кінцях притискного важеля.
Застосування круглого люка з нержавіючої сталі серії A790
Основні сфери застосування:
- харчова промисловість,
- молочна промисловість,
- виробництво напоїв та алкоголю.
З успіхом застосовується також у переробці овочів і фруктів, а також у косметичній, біотехнологічній та хімічній промисловості.
Загалом люк можна монтувати всюди, де його використання допускають параметри матеріалів, з яких він виготовлений.
| Модель | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Ручки | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|---|
| A790 | 200 | 195 |
60x2** 100x2 |
145 | 1.0 | 2 | 0.5 | 2.5 |
| A791 | 220 | 220 | 150 | 1.5 | 2 | 0.5 | 5.0 | |
| A792 | 300 | 395 | 165 | 1.0 | 2 | 0.3 | 9.0 |
*Для стандартного виконання (HxSP1 = 60x2 mm).
**Стандартне виконання.

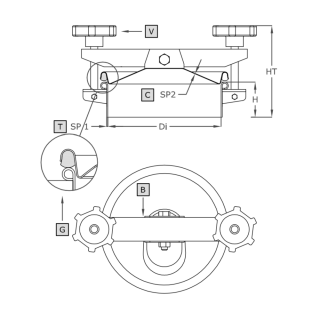

| Символ | Елемент |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500 |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | poniżej 0.5 bar, 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
