A580 (DN200-DN600)

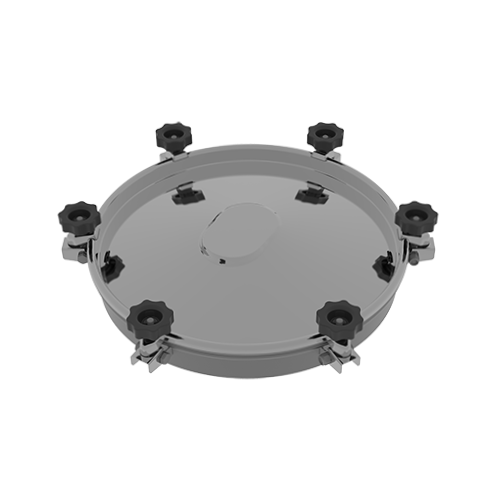

Круглий люк серія A580
Круглий люк серії A580 – це універсальний люк міцної конструкції, який виготовляють із нержавіючої сталі AISI 304 або AISI 316L. Стандартно люк оснащується фіксуючими ручками з пластмаси, але додатково доступні ручки INOX або алюмінієві.
Люк цього типу монтують у даху резервуара з нержавіючої сталі. Кришка люка серії A580 повністю знімна. Доступний широкий діапазон висот монтажних комірців, завдяки чому люк легко вбудовується в ізольовані резервуари з нержавіючої сталі.
Кришки люків серії A580 діаметром DN200/300/400/500/600 мають гладку поверхню. Діаметри DN380 і DN420 оснащуються кришками з ребрами жорсткості.
Застосування круглого люка з нержавіючої сталі серія A580
Основна сфера застосування:
- харчова промисловість,
- молочна промисловість,
- виробництво напоїв та алкоголю.
З успіхом застосовується також у переробці овочів і фруктів, а також у косметичній, біотехнологічній та хімічній промисловості.
Загалом люк можна монтувати всюди, де його використання допускають параметри матеріалів, з яких він виготовлений.
| Модель | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Ручки | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|---|
| A579 | 200 | 195 |
60x2** 100x2 150x2 200x2 250x2 |
105 | 1.0 | 3 | 0.2 | 2.0 |
| A580 | 300 | 295 | 110 | 1.0 | 3 | 0.2 | 3.0 | |
| A581 | 380 | 375 | 111 | 1.0 | 4 | 0.2 | 4.3 | |
| A582 | 400 | 395 | 112 | 1.2 | 4 | 0.2 | 4.5 | |
| A583 | 420 | 415 | 113 | 1.2 | 4 | 0.2 | 4.8 | |
| A584 | 500 | 500 | 115 | 1.2 | 6 | 0.2 | 6.0 | |
| A585 | 600 | 600 | 115 | 1.5 | 6 | 0.2 | 9.5 |
*Для стандартного виконання (HxSP1 = 60x2 mm).
**Стандартне виконання.

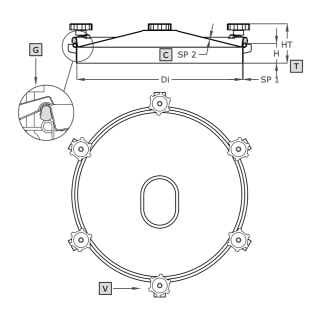

| Позначення | Елемент |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | комірець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
