A570R (DN300-DN600)

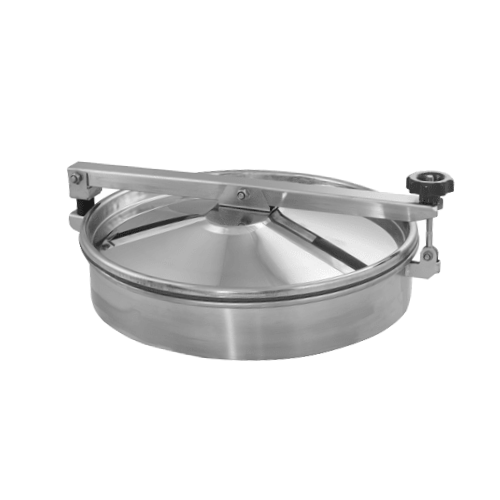

Круглий люк серії A570R
Круглий люк серії A570R виготовляється з нержавіючої сталі AISI 304 або AISI 316L. Стандартно люк оснащується монтажними ручками з пластика, за бажанням можливе виконання з ручками INOX.
Люк цього типу встановлюється у верхній частині резервуара з нержавіючої сталі. Кришка люка серії A570R відкривається вгору з можливістю відведення вбік. Доступний широкий діапазон висот монтажних комірців, завдяки чому люк легко інтегрується в ізольовані резервуари з нержавіючої сталі.
Кришки люків серії A570R діаметром DN300/500/600 мають гладку поверхню. Діаметри DN380/400/420 оснащуються кришками з ребрами жорсткості.
Застосування круглого люка з нержавіючої сталі серії A570R
Основні сфери застосування:
- харчова промисловість,
- молочна промисловість,
- виробництво напоїв та алкогольної продукції.
Також ефективно використовується у переробці овочів і фруктів, косметичній, біотехнологічній та хімічній промисловості.
Загалом, люк можна встановлювати всюди, де його застосування допускають параметри матеріалів, використаних для його виготовлення.
| Модель | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Маса [кг] |
|---|---|---|---|---|---|---|---|
| A570R | 300 | 295 |
60x2** 100x2 150x2 200x2 250x2 |
140 | 1.0 | 0.06 | 3.7 |
| A571R | 380 | 375 | 145 | 1.0 | 0.05 | 4.8 | |
| A572R | 400 | 395 | 150 | 1.2 | 0.05 | 5.7 | |
| A573R | 420 | 415 | 150 | 1.2 | 0.05 | 6.2 | |
| A574R | 500 | 500 | 155 | 1.2 | 0.05 | 7.2 | |
| A575R | 600 | 600 | 160 | 1.5 | 0.04 | 9.7 |
*Для стандартного виконання (HxSP1 = 60x2 mm).
**Стандартне виконання.

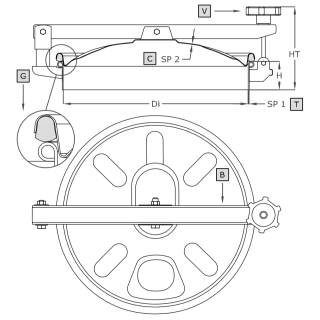

| Позначення | Елемент |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | комірець |
| B | важіль |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
