A570 (DN200-DN600)

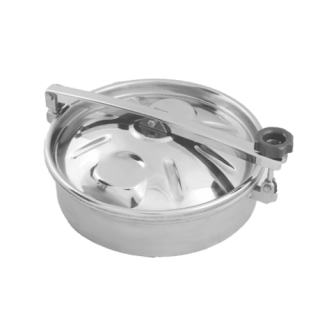

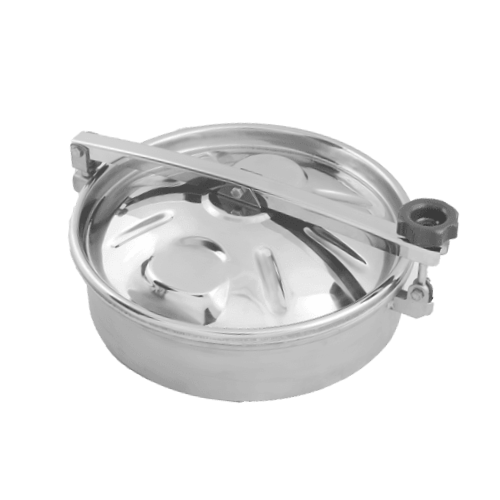

Круглий люк серія A570
Круглий люк серії A570 виготовляють з нержавіючої сталі AISI 304 або AISI 316L. Стандартно люк оснащують монтажними ручками з пластмаси, за бажанням доступні ручки INOX.
Люк цього типу монтують у верхній частині резервуара з нержавіючої сталі. Кришка люка серії A570 відчиняється вгору з можливістю відведення вбік. Доступний широкий діапазон висот монтажних фланців, завдяки чому люк без проблем вбудовується в ізольовані резервуари з нержавіючої сталі.
Кришки люків серії A570 діаметром DN200/300/500/600 мають гладку поверхню. Діаметри DN380/400/420 оснащують кришками з рельєфними ребрами.
Застосування круглого люка з нержавіючої сталі серія A570
Основні сфери застосування:
- харчова промисловість,
- молочна промисловість,
- виробництво напоїв та алкоголю.
Його також ефективно використовують у промисловому безтисковому обладнанні, яке не пов’язане безпосередньо з виробництвом харчових продуктів, наприклад у хімічній промисловості чи енергетиці.
Загалом люк можна монтувати всюди, де його використання допускають параметри матеріалів, застосованих у конструкції.
| Модель | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Waga [kg] |
|---|---|---|---|---|---|---|---|
| A569 | 200 | 195 |
60x2** 100x2 150x2 200x2 250x2 |
120 | 1.0 | 0.04 | 2.5 |
| A570 | 300 | 295 | 140 | 1.0 | 0.03 | 3.5 | |
| A571 | 380 | 375 | 145 | 1.0 | 0.02 | 4.5 | |
| A572 | 400 | 395 | 150 | 1.2 | 0.02 | 5.5 | |
| A573 | 420 | 415 | 150 | 1.2 | 0.02 | 6.0 | |
| A574 | 500 | 500 | 155 | 1.2 | 0.02 | 7.0 | |
| A575 | 600 | 600 | 160 | 1.5 | 0.01 | 9.0 |
*Для стандартного виконання (HxSP1 = 60x2 mm).
**Стандартне виконання.

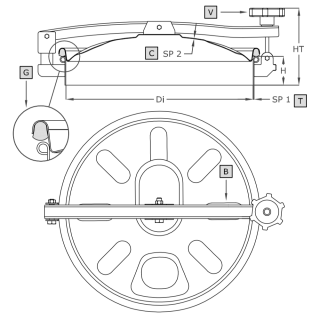

| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
| B | важіль |
Parametry techniczne
| Kształt | Włazy okrągłe |
|---|---|
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500, DN501 - DN700 |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
