A540 (DN200-DN600)

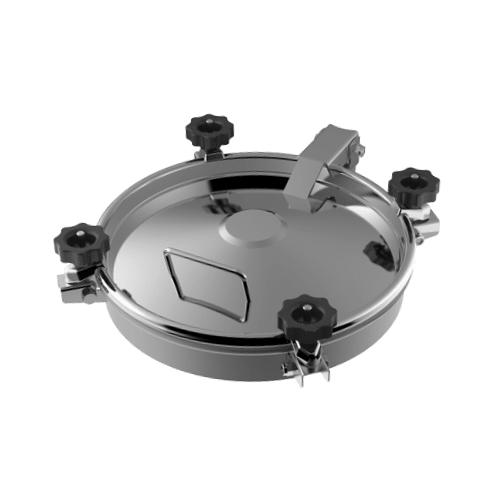

Круглий люк серії A540
Круглий люк серії A540 виготовляють з нержавіючої сталі AISI 304 або AISI 316L. Стандартно люк оснащують фіксуючими ручками з пластику, а за необхідності доступні ручки INOX. Кількість ручок залежить від діаметра люка.
Люк цього типу монтують у верхній частині нержавіючого резервуара. Кришка люка серії A540 відкривається вгору і утримується у відкритому положенні завдяки завісу. Полегшує відкривання люка руківʼя, розташоване на кришці.
Доступний широкий діапазон висот монтажних фланців, завдяки чому люк легко вбудовується в утеплені нержавіючі резервуари.
Кришки люків серії A540 діаметром DN200/300/400/500/600 мають гладку поверхню. Діаметри DN380 і DN420 оснащують кришками з гофрами.
Застосування круглого нержавіючого люка серії A540
Приклади застосувань, у яких ефективно працюють люки з нержавіючої сталі серії A540:
- безнапірні резервуари з нержавіючої сталі різного призначення,
- процесне обладнання в молочній промисловості, виробництві харчових продуктів, напоїв тощо,
- промислові камери та резервуари,
- усі типи застосувань, де потрібна підвищена корозійна стійкість.
| Модель | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Ручки | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|---|
| A539 | 200 | 195 |
60x2** 100x2 150x2 200x2 250x2 |
120 | 1.0 | 4 | 0.2 | 3.0 |
| A540 | 300 | 295 | 120 | 1.0 | 4 | 0.2 | 4.3 | |
| A541 | 380 | 375 | 120 | 1.0 | 4 | 0.2 | 5.3 | |
| A542 | 400 | 395 | 125 | 1.2 | 4 | 0.2 | 5.5 | |
| A543 | 420 | 415 | 125 | 1.2 | 4 | 0.2 | 5.8 | |
| A544 | 500 | 500 | 125 | 1.2 | 6 | 0.2 | 7.0 | |
| A545 | 600 | 600 | 130 | 1.5 | 6 | 0.2 | 10.5 |
*Для стандартного виконання (HxSP1 = 60x2 mm).
**Стандартне виконання.

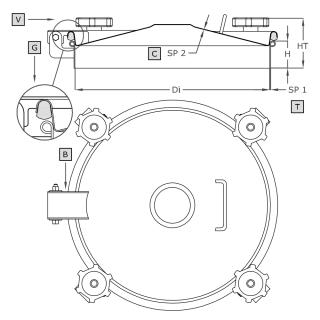

| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
| B | важіль |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
