A1090 (DN800-DN1200)

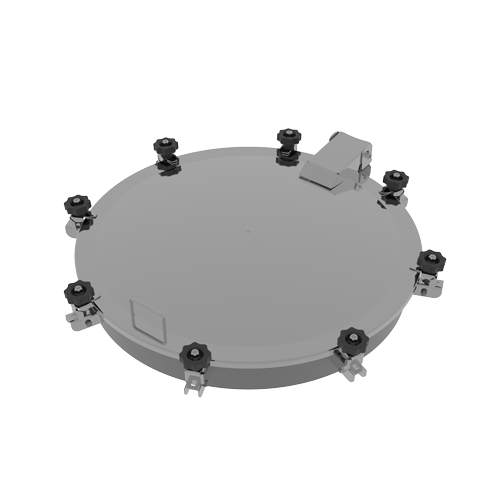

Круглий люк серія A1090
Круглий люк серія A1090 – це велика, міцна конструкція. Його виготовляють із нержавіючої сталі марок AISI 304 або AISI 316L. Стандартно люк оснащується фіксувальними ручками з пластмаси, а опційно доступні метеликоподібні ручки INOX M10.
Цю модель монтують у даху великих резервуарів з нержавіючої сталі. Відкидна кришка люка серія A1090 обладнана завісою та ручкою, що полегшує її піднімання та відхилення.
Розміри отвору, який утворюється після зняття кришки, забезпечують вільний доступ для людей, а також внесення обладнання й інструментів, необхідних для сервісних чи ремонтних робіт.
Застосування круглого люка з нержавіючої сталі серія A1090
Основні сфери застосування:
- резервуари та силоси великого об’єму,
- технічні камери,
- технічні пристрої, що потребують періодичного доступу.
Люк ефективно використовується в процесах, що протікають у переробці овочів і фруктів, косметичній, біотехнологічній та хімічній промисловості.
Загалом люк можна монтувати скрізь, де його використання допускають параметри матеріалів, застосованих у конструкції.
| Модель | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Ручки | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|---|
| A1090 | 800 | 800 |
100x2.5** 150x2.5 |
175 | 2.5 | 8 | 0.2 | 27.0 |
| A1091 | 1000 | 1000 | 190 | 2.5 | 10 | 0.2 | 33.0 | |
| A1092 | 1200 | 1200 | 190 | 2.5 | 12 | 0.2 | 39.0 |
*Для стандартного виконання (HxSP1 = 100x2.5 mm).
**Стандартне виконання.

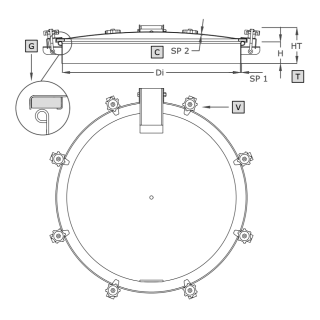

| Символ | Елемент |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 100-150 mm |
| Grubość ścianki kołnierza (w mm) | 2.5 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | powyżej DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | Silikon |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
