Круглий люк серія A1020

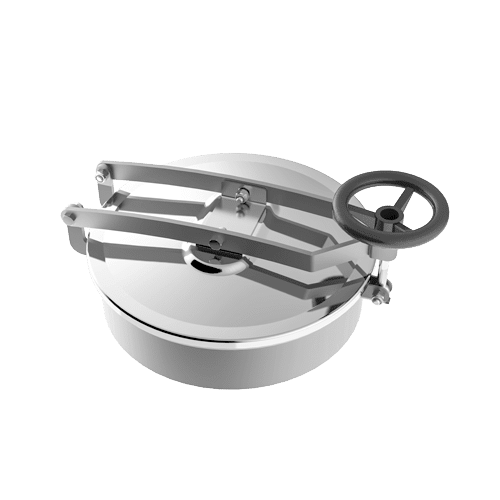

Круглий люк серія A1020 – це міцна конструкція з нержавіючої сталі AISI 304 або AISI 316L. Велика притискна ручка з пластику дає змогу швидко відкривати люк. Два притискні важелі кришки забезпечують рівномірніший розподіл притискних зусиль і підвищують герметичність усього вузла. Додатково можуть постачатися метеликоподібні ручки M14 INOX.
Люки цього типу виготовляються у двох виконаннях – з ущільненням на рамі (A1020) або з ущільненням у кришці (A1020B). Люк серія A1020 монтується в даху резервуару з нержавіючої сталі. Відкидна кришка люка серії A1020 завдяки опуклій формі та полірованій поверхні полегшує стік води під час мийки обладнання та резервуарів.
Доступний широкий діапазон висот монтажних фланців, завдяки чому люк легко вбудовується в ізольовані резервуари з нержавіючої сталі.
Застосування круглого люка з нержавіючої сталі серія A1020
Основні напрями застосування:
- харчова, молочна промисловість,
- виробництво напоїв і алкогольної продукції,
- резервуари для зберігання хімічних продуктів
Ефективно застосовується також у всіх типах безтискових промислових установок, які потребують періодичного доступу для технічного обслуговування або огляду.
У цілому люк можна монтувати всюди, де його використання допускають параметри матеріалів, з яких він виготовлений.
| Модель | DN [mm] | Di [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A1020 | 300 | 295 |
60x2** 100x2 150x2 200x2 250x2 |
110 | 1.5 | 0.4 | 5.5 |
| A1022 | 400 | 395 | 112 | 1.5 | 0.4 | 7.0 | |
| A1024 | 500 | 500 | 115 | 1.5 | 0.4 | 9.0 | |
| A1025 | 600 | 600 | 115 | 1.5 | 0.4 | 10.7 | |
| A1020B | 300 | 295 | 110 | 1.5 | 0.4 | 5.8 | |
| A1022B | 400 | 395 | 112 | 1.5 | 0.4 | 7.0 | |
| A1024B | 500 | 500 | 115 | 1.5 | 0.4 | 9.8 | |
| A1025B | 600 | 600 | 115 | 1.5 | 0.4 | 11.5 |
*Для стандартного виконання (HxSP1 = 60x2 mm).
**Стандартне виконання.

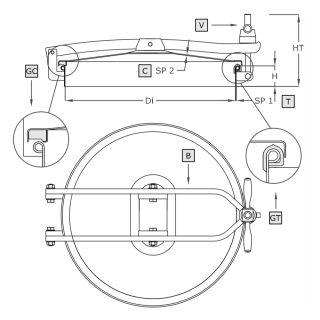

| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| T | фланець |
| B | важіль |
| GC | ущільнення в кришці |
| GT | ущільнення в рамі |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-250 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
