C47 (DN300-DN600)
Круглий люк з нержавіючої сталі зі скляною кришкою C47 (DN300-DN600)
Люк зі скляною кришкою серії C47 монтується в даху резервуарів з нержавіючої сталі. Прозора кришка, завдяки якій забезпечується можливість постійного візуального контролю процесів, що відбуваються в танку, є безперечною перевагою. Крім того, така конструкція люка зменшує частоту відкривання кришки, а отже обмежує контакт продукту з навколишнім середовищем. Люки цього типу найчастіше застосовують у пивоварнях і горілчаних виробництвах, але їх успішно використовують також у багатьох інших застосуваннях.

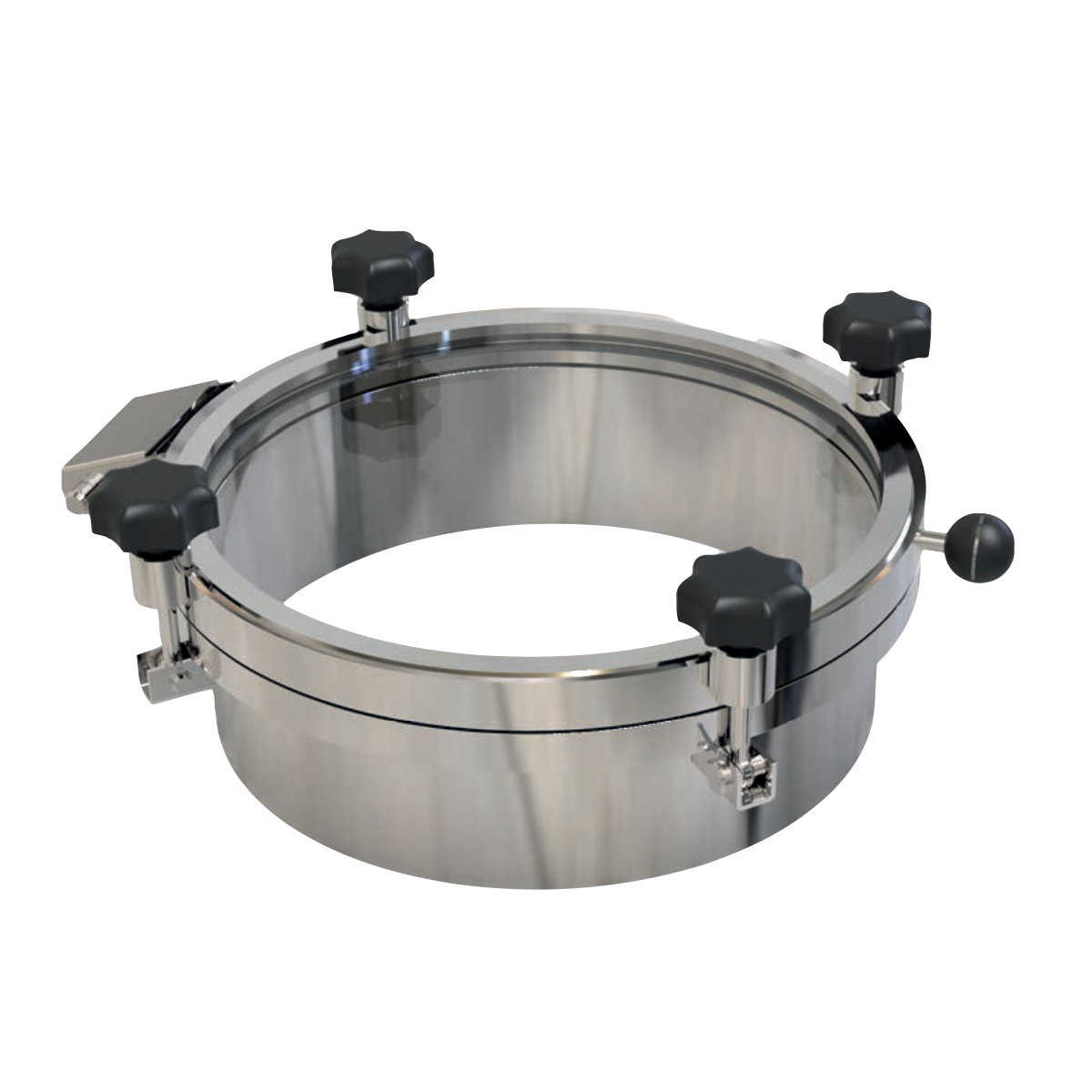

Прозора кришка круглого люка C47 складається з двох ободів із нержавіючої сталі, між якими розміщено скляну панель, захищену силіконовим ущільненням.
Для виробництва кришок застосовують нержавіючу сталь марок AISI 304 або AISI 316, а також загартоване скло. Таке скло ефективно працює за температури до +120°C. Ще одне силіконове ущільнення (стандартний матеріал) типу O-ring розміщується в рамі люка. У результаті, після укладання кришки й притискання її за допомогою ручок, розташованих по периметру, отримується герметичне та надійне закриття люка.
Застосування круглого люка зі skляною кришкою C47 (DN300-DN600)
Основні напрями застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна та біотехнологічна промисловість,
- резервуари з нержавіючої сталі різних розмірів.
Люк ефективно використовують скрізь там, де його застосування допустиме з огляду на параметри матеріалів, використаних для його виготовлення.
| Модель | DN | DE [mm] | AxB [mm] | Макс. [бар] |
|---|---|---|---|---|
| C47/1 | 300 | 306 | 150x3 | 2.0 |
| C47/2 | 400 | 406 | 150x3 | 1.5 |
| C47/3 | 500 | 506 | 150x3 | 1.0 |
| C47/4 | 600 | 606 | 150x3 | 0.5 |
*Максимальний тиск за температури -20°C/+50°C.

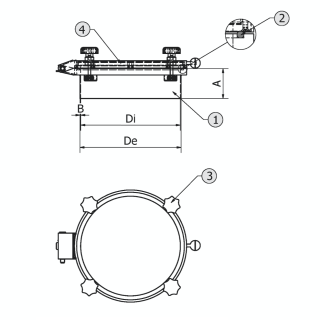

| Symbol | Element |
|---|---|
| 1 | рама/фланець |
| 2 | ущільнення |
| 3 | ручка |
| 4 | скляна кришка |
Parametry techniczne
| Seria produktowa | Seria C |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 100-150 mm |
| Grubość ścianki kołnierza (w mm) | 3.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Browarnictwo |
| Wymiar | DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | Silikon |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
