W4/A (DN220-DN500)

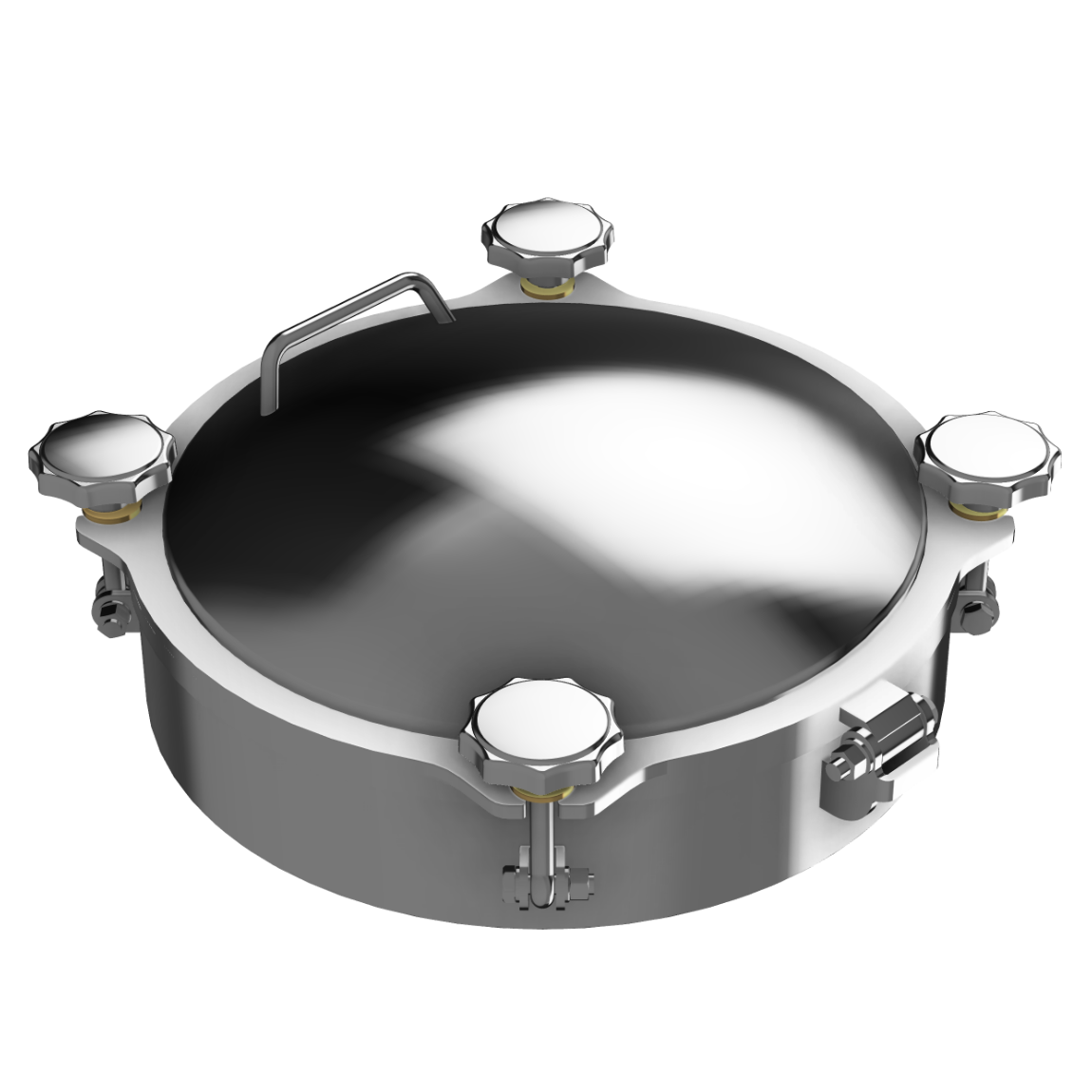

Люк з нержавіючої сталі W4/A – основні характеристики
Круглий люк тисковий W4/A виготовляється з нержавіючої сталі марки AISI 304L (1.4307), а також AISI 316L (1.4404) для застосувань, які потребують підвищеної стійкості до впливу навколишнього середовища. Діапазон наявних розмірів від DN220 до DN500, а також параметри тиску полегшують підбір відповідно до розміру резервуара.
Стандартні ущільнення, застосовані в люку, виготовляються з EPDM, однак використання інших, додаткових матеріалів ущільнень істотно розширює можливості застосування люка.
Герметичне закривання
Надійне закривання кришки люка у вигляді притискних елементів, постійно підігнаних під виступи, розташовані по краю кришки, забезпечує надзвичайно зручне відкривання та закривання люка.
Водночас таке рішення зменшує осідання забруднень у зоні кришки, що гарантує вищий гігієнічний рівень люка.

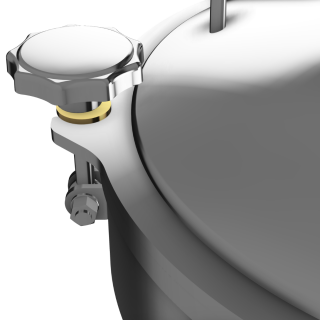

Кріплення ручок
У люках з нержавіючої сталі W4/A передбачено два варіанти кріплення ручок:
- гвинтове,
- чекове.
Залежно від версії люка та його тискової стійкості застосовується відповідне кріплення шпинделів, на яких установлюються ручки (деталі див. у вкладці «креслення та розміри»).
Гвинтове кріплення
Чекове кріплення
Тискова стійкість
Тискова стійкість окремих версій люка W4/A залежить насамперед від потрібного діаметра люка та кількості притискних ручок. Усі доступні конфігурації наведені у вкладці «креслення та розміри».
Люк W4/A виготовляється відповідно до вимог Директиви про обладнання, що працює під тиском (PED), проте ця модель призначена для менш вимогливих застосувань. Відповідно, паспорт P.E.D. для цієї моделі недоступний.

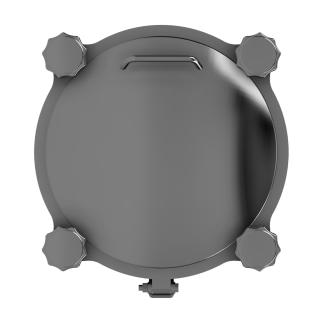

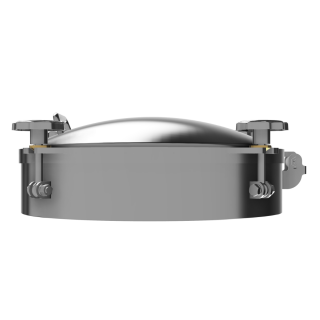

Кришка та завіса
Опукла форма кришки та полірування її поверхні спрямовані на те, щоб зменшити налипання забруднень, а також полегшити вільний стік рідин.
Цю перевагу особливо оцінять користувачі, які змушені часто мити технологічні лінії, щоб підтримувати високі гігієнічні стандарти.
Конструкцію доповнює завіса, яка відповідає за стабілізацію кришки під час її відкривання та закривання, а також ручка, що полегшує цей процес.
Широкі можливості за помірною ціною
Круглий тисковий люк типу W4/A успішно монтується в дахах тискових резервуарів різного призначення. Це можуть бути резервуари з нержавіючої сталі, які використовують:
- у харчовій промисловості,
- у виробництві напоїв,
- у пивоварінні,
- в обладнанні, що застосовується в енергетиці, хімічній промисловості та багатьох інших галузях.

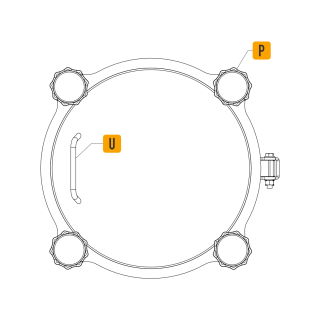

Елементи люка
| Symbol | Element |
|---|---|
| P | ручка |
| U | ухват |

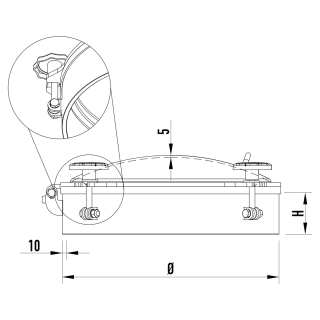

DN220
| Модель | Діаметр [мм] |
H [mm] |
Макс. [бар] | Ручки | Кріплення ручок |
|---|---|---|---|---|---|
| W4/A/220/I | 240 | 100 | -1.0/+1.0 | 3 | гвинтове |
| W4/A/220/II | 240 | 100 | -1.0/+5.0 | 3 | чекове |
| W4/A/220/III | 240 | 100 | -1.0/+8.0 | 4 | чекове |
DN300
| Модель | Діаметр [мм] |
H [mm] |
Макс. [бар] | Ручки | Кріплення ручок |
|---|---|---|---|---|---|
| W4/A/300/I | 320 | 100 | -1.0/+1.0 | 3 | гвинтове |
| W4/A/300/II | 320 | 100 | -1.0/+3.0 | 3 | чекове |
| W4/A/300/III | 320 | 100 | -1.0/+4.0 | 4 | чекове |
DN360
| Модель | Діаметр [мм] |
H [mm] |
Макс. [бар] | Ручки | Кріплення ручок |
|---|---|---|---|---|---|
| W4/A/360/I | 380 | 100 | -1.0/+1.0 | 3 | гвинтове |
| W4/A/360/II | 380 | 100 | -1.0/+2.5 | 3 | чекове |
| W4/A/360/III | 380 | 100 | -1.0/+5.0 | 4 | чекове |
DN400
| Модель | Діаметр [мм] |
H [mm] |
Макс. [бар] | Ручки | Кріплення ручок |
|---|---|---|---|---|---|
| W4/A/400/I | 420 | 100 | -1.0/+1.0 | 4 | гвинтове |
| W4/A/400/II | 420 | 100 | -1.0/+3.5 | 4 | чекове |
| W4/A/400/III | 420 | 100 | -1.0/+6.0 | 6 | чекове |
DN450
| Модель | Діаметр [мм] |
H [mm] |
Макс. [бар] | Ручки | Кріплення ручок |
|---|---|---|---|---|---|
| W4/A/450/I | 470 | 100 | -1.0/+1.0 | 4 | гвинтове |
| W4/A/450/II | 470 | 100 | -1.0/+3.0 | 4 | чекове |
| W4/A/450/III | 470 | 100 | -1.0/+6.0 | 6 | чекове |
DN500
| Модель | Діаметр [мм] |
H [mm] |
Макс. [бар] | Ручки | Кріплення ручок |
|---|---|---|---|---|---|
| W4/A/500/I | 520 | 100 | -1.0/+1.0 | 4 | гвинтове |
| W4/A/500/II | 520 | 100 | -1.0/+2.0 | 4 | чекове |
| W4/A/500/III | 520 | 100 | -1.0/+4.5 | 6 | чекове |
Parametry techniczne
| Seria produktowa | Seria W |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 100 mm |
| Grubość ścianki kołnierza (w mm) | 10.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Browarnictwo, Chemia, Farmacja, Mleczarstwo, Produkcja spożywcza |
| Wymiar | poniżej DN300, DN300 - DN500 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | 0.5 - 2.5 bar, 2.51 - 4.5 bar, 4.51 - 6.5 bar, 6.51 - 8.5 bar |
| Podciśnienie | od -0.51 do -1.0 bar |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, Silikon, Viton |
| Materiał pokrętła | INOX |
