B300PV (DN308-DN608)
Круглий люк тисковий серія B300PV

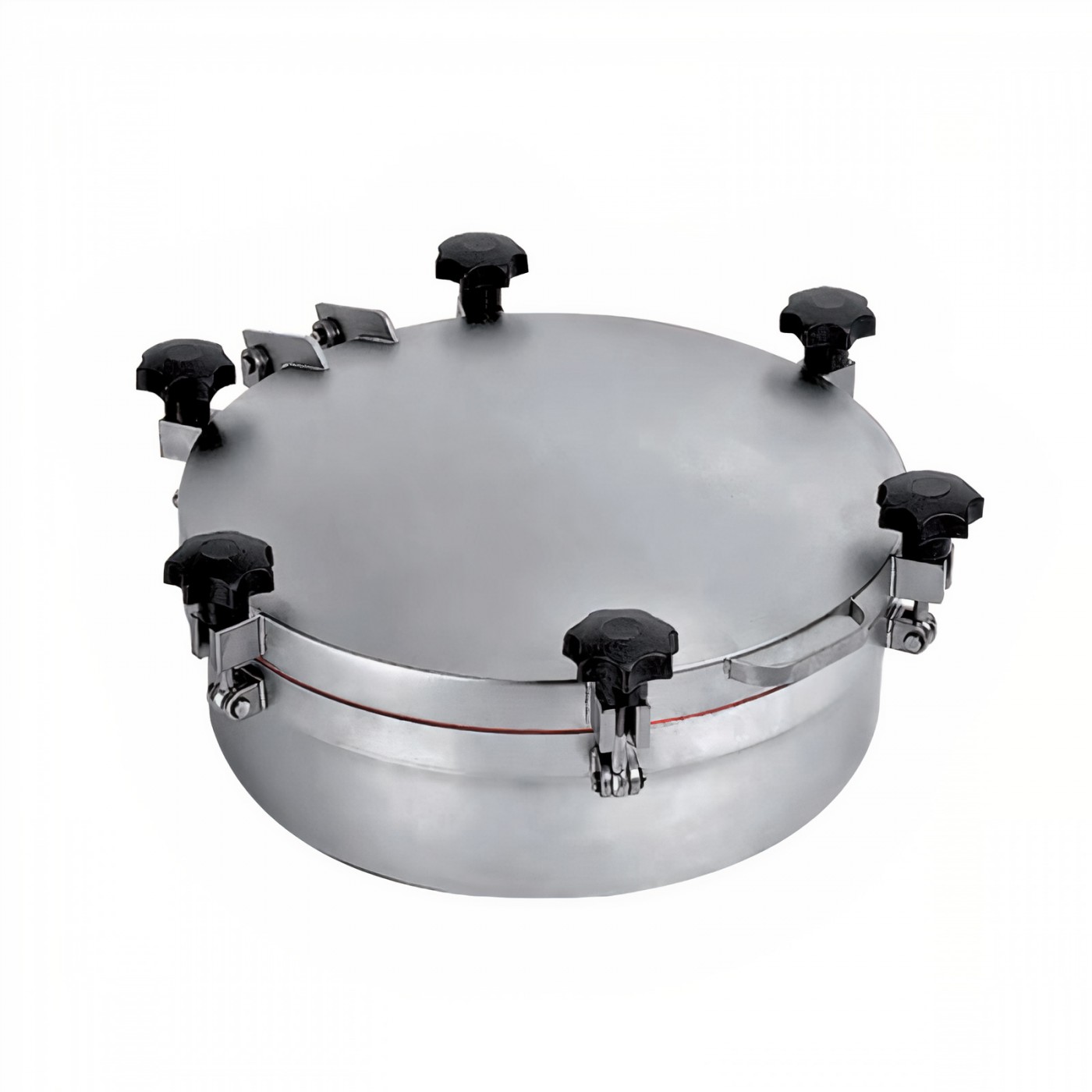

Круглий люк з нержавіючої сталі тисковий B300PV виготовляють з нержавіючої сталі марки AISI 316. Його монтують у даху тискових резервуарів, що використовуються в різноманітних виробничих процесах. Особливо корисний там, де потрібна підвищена стійкість до корозії, а також до тиску або вакууму.

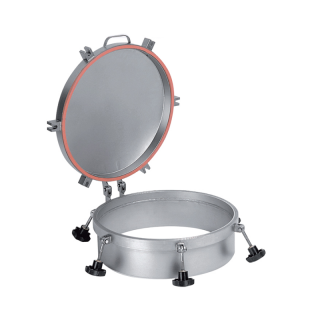

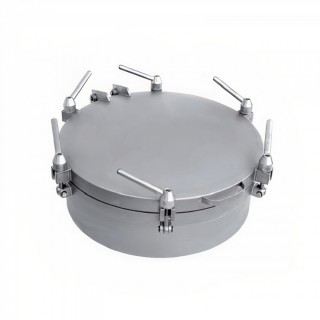

Проста, але водночас міцна й довговічна конструкція забезпечує зручність експлуатації навіть за умови частого відкривання/закривання. Кришку люка закривають за допомогою ручок, закріплених на завісах (ручки з пластмаси або INOX – залежно від потреб).
Люки серії B300PV виготовляються в різних розмірах від DN308 до DN608 (деталі в закладці «креслення та розміри»).
Поверхня люка є дробеструминно обробленою (стандарт), однак на вимогу люк може бути також поліруваним.
Стандартно люки серії B300PV комплектуються коміром (H) висотою 100 mm. За спеціальним замовленням можливе збільшення висоти коміра до 1000 mm.
Круглі люки серія B300PV - застосування
Основний напрямок застосування люків — це харчова промисловість, молочна галузь, виробництво напоїв та алкоголю. Їх також успішно використовують у переробці овочів і фруктів, косметичній, біотехнологічній та хімічній промисловості.
Загалом їх можна встановлювати всюди, де параметри матеріалів, використаних для їхньої конструкції, дозволяють таке застосування.

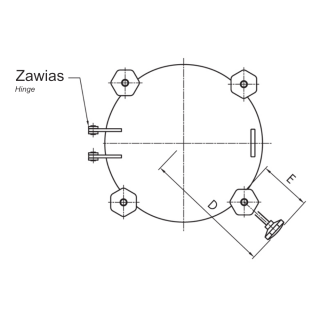

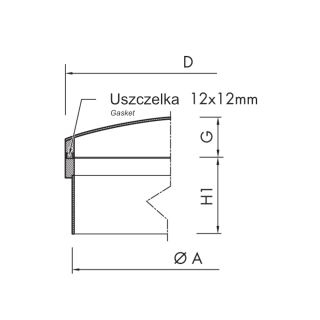

| Модель | DN (Діаметр A) [mm] |
Діаметр A1 [mm] |
B [mm] |
D [mm] |
E [mm] |
G [mm] |
N [mm] |
H1 [mm] |
MAX [bar] |
Вага [kg]* |
Ручки |
|---|---|---|---|---|---|---|---|---|---|---|---|
| B300PV | 308 | 337 | 420 | 319 | 150 | 65 | 376 | 100/1000 | 6.5/-0.9 | 19.0 | 4 |
| B400PV | 408 | 437 | 520 | 369 | 150 | 70 | 476 | 100/1000 | 3.7/-0.9 | 22.0 | 4 |
| B500PV | 508 | 537 | 620 | 419 | 150 | 90 | 576 | 100/1000 | 3.2/-0.9 | 30.0 | 5 |
| B600PV | 608 | 637 | 720 | 469 | 150 | 80 | 676 | 100/1000 | 3.0/-0.9 | 38.0 | 6 |
*Для стандартного виконання (H1 = 100 mm).
Товщина стінки рами (коміра): 4 mm
Товщина кришки: 4 mm
Кут відкривання кришки: приблизно 140°
Parametry techniczne
| Seria produktowa | Seria B |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 100-500 mm |
| Grubość ścianki kołnierza (w mm) | 4.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Browarnictwo, Chemia, Mleczarstwo, Produkcja spożywcza |
| Wymiar | DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | 2.51 - 4.5 bar, 4.51 - 6.5 bar |
| Podciśnienie | od -0.51 do -1.0 bar |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
