W4/D (DN220-DN500)

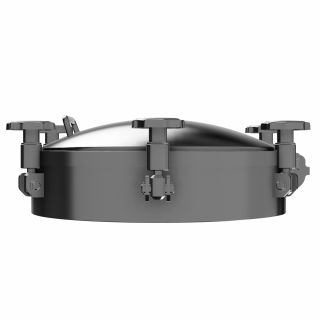

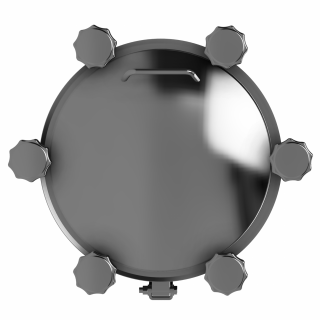

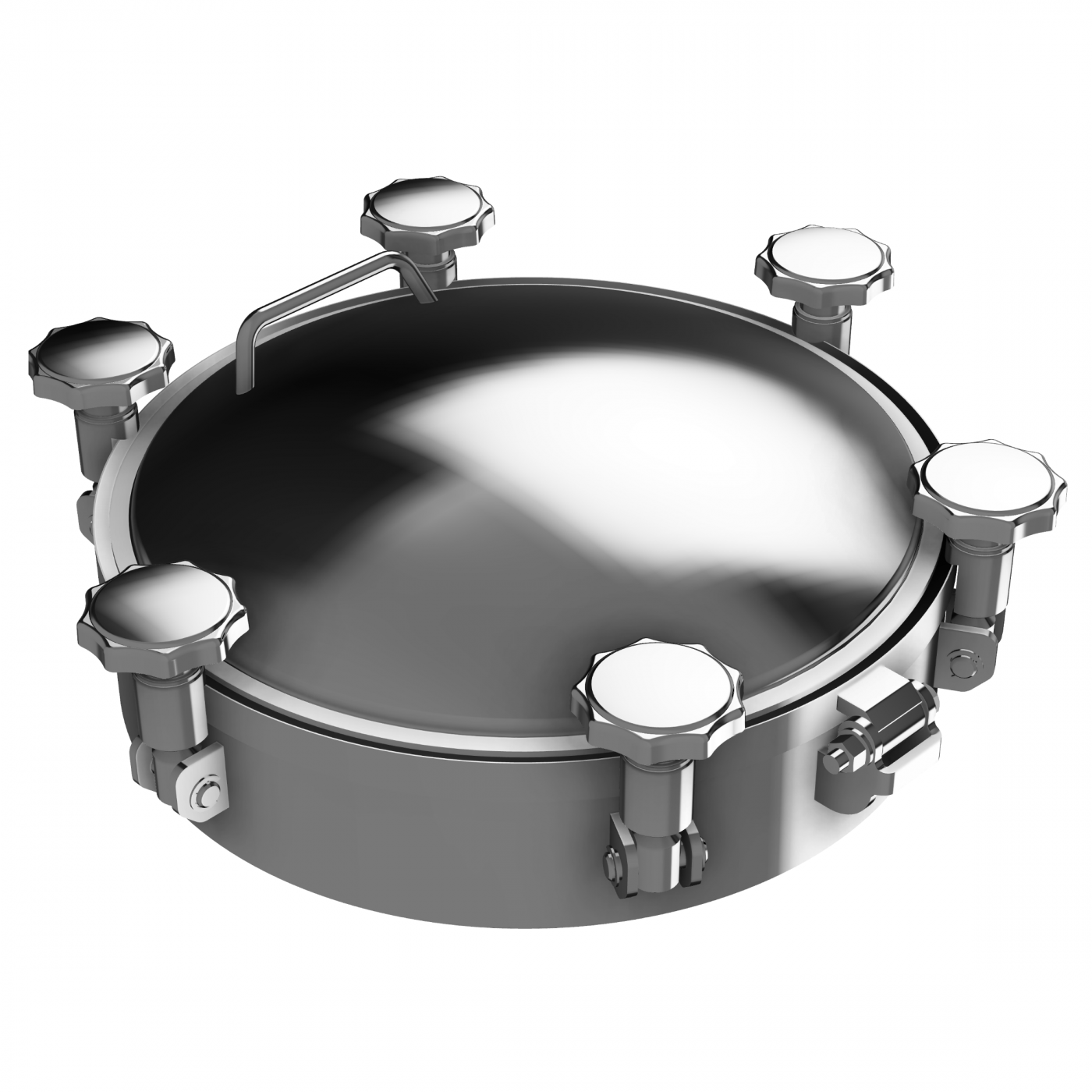

Люк з нержавіючої сталі W4/D із сертифікатом PED – основні характеристики
Круглий тисковий люк W4/D виготовляють із нержавіючої сталі марки AISI 304L (1.4307), а також AISI 316L (1.4404) для застосувань, що потребують підвищеної стійкості до впливу чинників навколишнього середовища. Діапазон доступних розмірів від DN220 до DN500, а також параметри тиску полегшують добір люка залежно від об’єму резервуара.
Стандартні ущільнення, застосовані в люку, виготовлені з EPDM, проте використання інших, додаткових матеріалів ущільнень істотно розширює спектр застосувань люка.
Прилегле закривання

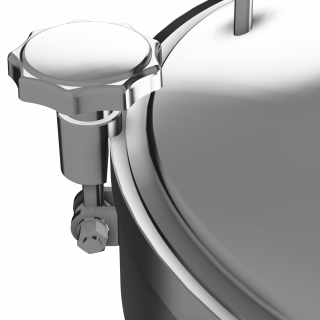

Кришка люка W4/D закривається за допомогою ручок, оснащених спеціально профільованим притискним елементом, що безпосередньо прилягає до борта. Завдяки цьому люк зберігає герметичність, а процес відкривання та закривання кришки є швидким і безпечним.
Таке рішення особливо рекомендоване для застосувань, де першочергове значення мають швидкість і зручність відкривання кришки люка.
Шплінтове кріплення
Шпинделі ручок прикріплені до фланця (рами) люка за допомогою надійних шплінтових замків.
Таке рішення забезпечує як високу міцність кожного замка люка, так і простоту та швидкість заміни цих елементів у майбутньому.
Стійкість до тиску
Стійкість до тиску окремих версій люка W4/D передусім залежить від необхідного діаметра люка та кількості притискних ручок. Усі доступні конфігурації наведено у вкладці «креслення та розміри».
Люк W4/C виготовляють відповідно до вимог, викладених у Директиві з тискового обладнання PED, що підтверджується відповідним сертифікатом.
Кришка та завіса
Опукла форма кришки та полірування її поверхні мають на меті зменшити налипання забруднень, а також сприяють вільному стіканню рідин.
Ця перевага буде особливо цінною для користувачів, які змушені часто мити технологічні лінії для дотримання високих гігієнічних стандартів.
Конструкцію доповнює завіса, що відповідає за стабілізацію кришки під час її відкривання та закривання, а також ручка, яка полегшує цей процес.
Широкі можливості за розумною ціною
Круглий тисковий люк типу W4/D успішно монтують у дахах тискових резервуарів різного призначення. Це можуть бути резервуари з нержавіючої сталі, що використовуються:
- у харчовій промисловості,
- у виробництві напоїв,
- у пивоварінні,
- в обладнанні, що застосовується в енергетиці, хімічній промисловості та багатьох інших галузях.

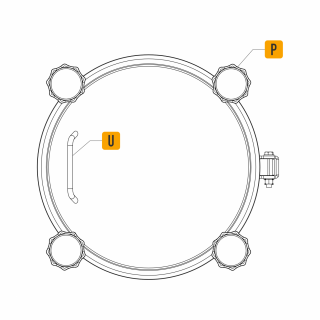

Елементи люка
| Symbol | Element |
|---|---|
| P | ручка |
| U | захват |

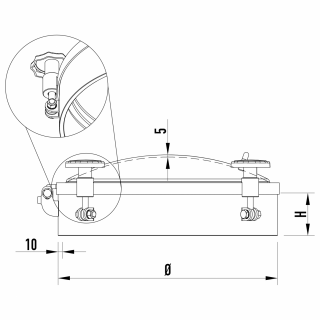

Таблиця розмірів
| Модель | Діаметр [мм] |
H [mm] |
Ручки* |
|---|---|---|---|
| W4/D/220 | 220 | 100 | 3 / 4 |
| W4/D/300 | 300 | 100 | 3 / 4 / 6 / 8 |
| W4/D/360 | 360 | 100 | 3 / 4 / 6 / 8 |
| W4/D/400 | 400 | 100 | 4 / 6 / 8 / 10 |
| W4/D/450 | 450 | 100 | 4 / 6 / 8 / 10 |
| W4/D/500 | 500 | 100 | 4 / 6 / 8 / 10 / 12 |
*Стійкість до тиску конкретного люка пов’язана з кількістю ручок (таблиці стійкості наведено нижче).
Стійкість до тиску
W4/D/220 (DN220)
| Ручки | MAX (50-150°C) [bar] |
MAX |
MAX (201-250°C) [bar] |
|---|---|---|---|
| 3 | 5.5/-1.0 | 4.0/-1.0 | 3.8/-1.0 |
| 4 | 8.5/-1.0 | 6.0/-1.0 | 5.8/-1.0 |
W4/D/300 (DN300)
| Ручки | MAX (50-150°C) [bar] |
MAX |
MAX (201-250°C) [bar] |
|---|---|---|---|
| 3 | 3.0/-1.0 | 2.0/-1.0 | 1.8/-1.0 |
| 4 | 5.5/-1.0 | 4.0/-1.0 | 3.6/-1.0 |
| 6 | 7.0/-1.0 | 5.0/-1.0 | 4.5/-1.0 |
| 8 | 8.5/-1.0 | 6.0/-1.0 | 5.0/-1.0 |
W4/D/360 (DN360)
| Ручки | MAX (50-150°C) [bar] |
MAX |
MAX (201-250°C) [bar] |
|---|---|---|---|
| 3 | 2.5/-1.0 | 2.0/-1.0 | 1.8/-1.0 |
| 4 | 5.0/-1.0 | 4.0/-1.0 | 3.5/-1.0 |
| 6 | 6.2/-1.0 | 5.0/-1.0 | 4.5/-1.0 |
| 8 | 8.5/-1.0 | 6.0/-1.0 | 5.5/-1.0 |
W4/D/400 (DN400)
| Ручки | MAX (50-150°C) [bar] |
MAX |
MAX (201-250°C) [bar] |
|---|---|---|---|
| 4 | 3.5/-1.0 | 2.6/-1.0 | 2.4/-1.0 |
| 6 | 6.0/-1.0 | 5.1/-1.0 | 4.7/-1.0 |
| 8 | 8.0/-1.0 | 6.4/-1.0 | 5.7/-1.0 |
| 10 | 10.0/-1.0 | 8.0/-1.0 | 7.0/-1.0 |
W4/D/450 (DN450)
| Ручки | MAX (50-150°C) [bar] |
MAX |
MAX (201-250°C) [bar] |
|---|---|---|---|
| 4 | 3.0/-1.0 | 2.0/-1.0 | 1.8/-1.0 |
| 6 | 6.0/-1.0 | 4.0/-1.0 | 3.1/-1.0 |
| 8 | 7.5/-1.0 | 5.5/-1.0 | 4.5/-1.0 |
| 10 | 9.0/-1.0 | 6.0/-1.0 | 5.0/-1.0 |
W4/D/500 (DN500)
| Ручки | MAX (50-150°C) [bar] |
MAX |
MAX (201-250°C) [bar] |
|---|---|---|---|
| 4 | 2.0/-1.0 | 1.5/-1.0 | 1.3/-1.0 |
| 6 | 4.5/-1.0 | 4.0/-1.0 | 3.5/-1.0 |
| 8 | 6.5/-1.0 | 5.7/-1.0 | 4.5/-1.0 |
| 10 | 8.0/-1.0 | 6.5/-1.0 | 5.7/-1.0 |
| 12 | 10.0/-1.0 | 7.0/-1.0 | 6.5/-1.0 |
Parametry techniczne
| Seria produktowa | Seria W |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 100 mm |
| Grubość ścianki kołnierza (w mm) | 10.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia |
| Wymiar | poniżej DN300, DN300 - DN500 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | 0.5 - 2.5 bar, 2.51 - 4.5 bar, 4.51 - 6.5 bar, 6.51 - 8.5 bar, powyżej 8.5 bar |
| Podciśnienie | od -0.51 do -1.0 bar |
| Certyfikat PED | tak |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | INOX |
