W4/C (DN220-DN500)

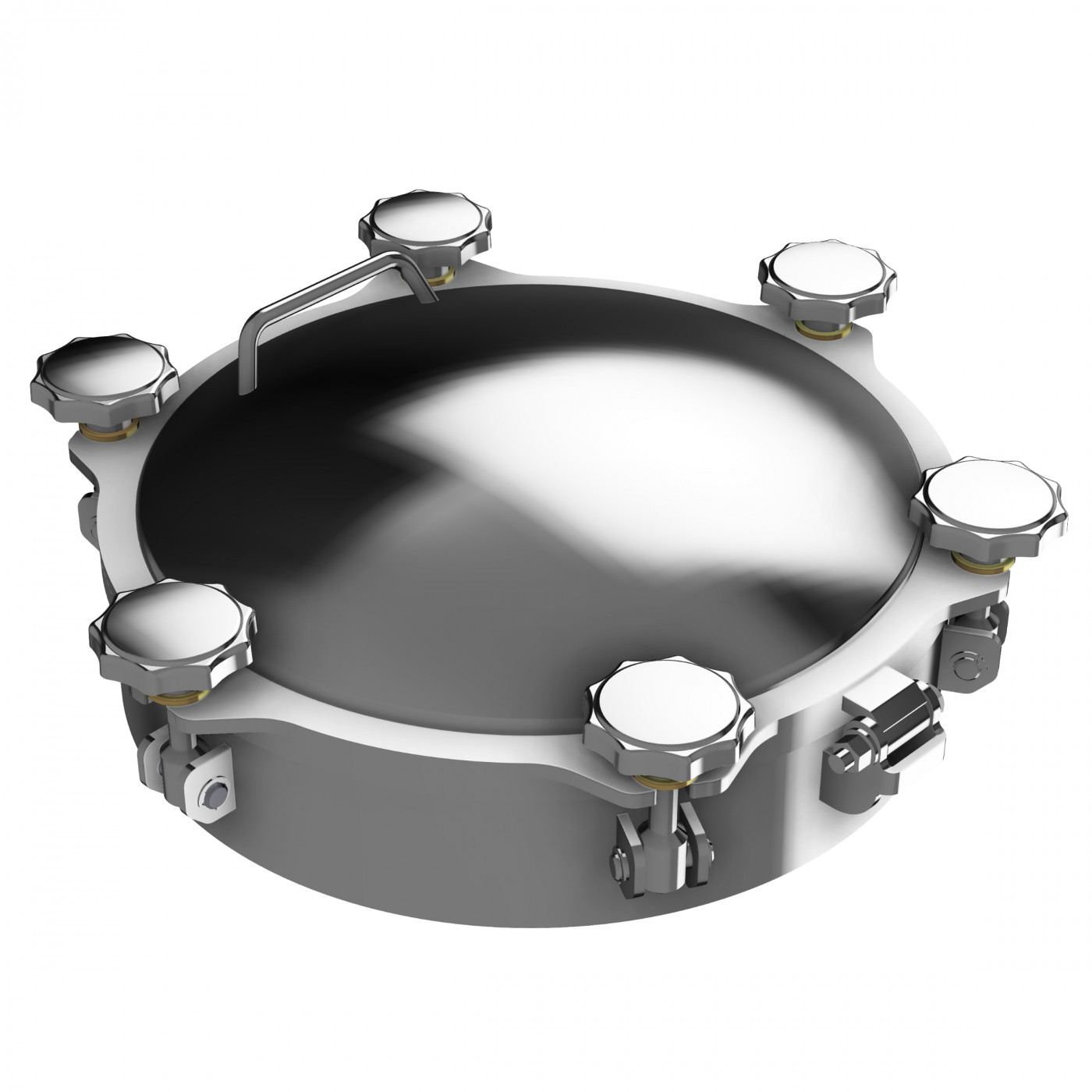

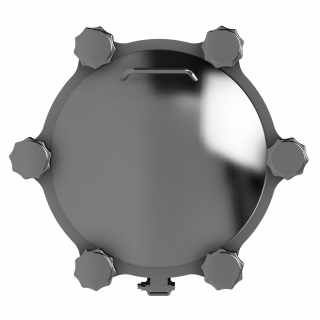

Люк з нержавіючої сталі W4/C з сертифікатом PED – основні характеристики
Круглий тисковий люк W4/C виготовляється з нержавіючої сталі марки AISI 304L (1.4307), а також AISI 316L (1.4404) для застосувань, де потрібна підвищена стійкість до дії чинників навколишнього середовища. Діапазон доступних розмірів від DN220 до DN500, а також параметри тиску полегшують підбір залежно від місткості резервуара.
Стандартні ущільнення, застосовані в люку, виготовляються з EPDM, однак додаткові, альтернативні матеріали ущільнень значно розширюють сферу застосування люка.
Асептичне закриття
Надійне закриття кришки люка у вигляді притискних елементів, сталі й точно підігнаних до виступів, розміщених по краю кришки, забезпечує надзвичайно зручне відкривання та закривання люка.
Водночас таке рішення зменшує осідання забруднень у зоні кришки, що гарантує вищий гігієнічний рівень люка.

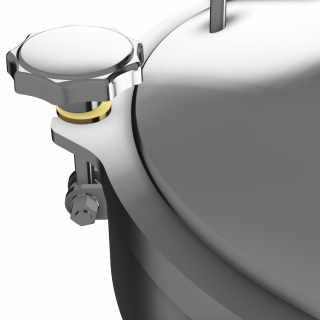

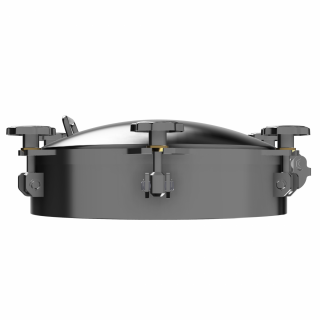

Штифтове кріплення
Штоки ручок прикріплені до фланця (рами) люка за допомогою міцних штифтових замків.
Таке виконання забезпечує як високу міцність кожного із замків люка, так і простоту та швидкість заміни цих елементів у майбутньому.
Стійкість до тиску
Стійкість до тиску окремих версій люка W4/C передусім залежить від необхідного діаметра люка та кількості притискних ручок. Усі доступні конфігурації наведені у вкладці «креслення та розміри».
Люк W4/C виготовляється відповідно до вимог, викладених у Директиві з тискового обладнання PED, що підтверджується відповідним сертифікатом.
Кришка та завіса
Опукла форма кришки та полірування її поверхні покликані зменшити прилипання забруднень, а також полегшити вільний стік рідин.
Ця перевага буде особливо важливою для користувачів, які змушені часто мити технологічні лінії для підтримання високих гігієнічних стандартів.
Конструкцію доповнює завіса, що відповідає за стабілізацію кришки під час її відкривання та закривання, а також ручка, яка полегшує цей процес.
Широкі можливості за розумною ціною
Круглий тисковий люк типу W4/C успішно монтується в дахах тискових резервуарів різного призначення. Це можуть бути резервуари з нержавіючої сталі, які використовуються:
- у харчовій промисловості,
- у виробництві напоїв,
- у пивоварінні,
- в обладнанні, що застосовується в енергетиці, хімічній промисловості та багатьох інших галузях.

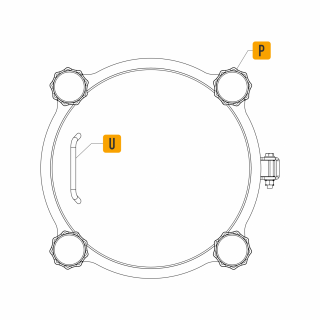

Елементи люка
| Symbol | Element |
|---|---|
| P | ручка |
| U | ухват |

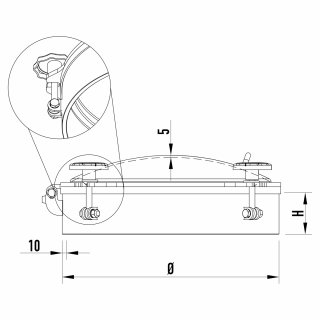

Таблиця розмірів
| Модель | Діаметр [мм] |
H [mm] |
Ручки* |
|---|---|---|---|
| W4/C/220 | 220 | 100 | 3 / 4 |
| W4/C/300 | 300 | 100 | 3 / 4 / 6 / 8 |
| W4/C/360 | 360 | 100 | 3 / 4 / 6 / 8 |
| W4/C/400 | 400 | 100 | 4 / 6 / 8 / 10 |
| W4/C/450 | 450 | 100 | 4 / 6 / 8 / 10 |
| W4/C/500 | 500 | 100 | 4 / 6 / 8 / 10 / 12 |
*Стійкість до тиску конкретного люка пов’язана з кількістю ручок (таблиці стійкості розміщені нижче).
Стійкість до тиску
W4/C/220 (DN220)
| Ручки | MAX (50-150°C) [bar] |
MAX |
MAX (201-250°C) [bar] |
|---|---|---|---|
| 3 | 5.5/-1.0 | 4.0/-1.0 | 3.8/-1.0 |
| 4 | 8.5/-1.0 | 6.0/-1.0 | 5.8/-1.0 |
W4/C/300 (DN300)
| Ручки | MAX (50-150°C) [bar] |
MAX |
MAX (201-250°C) [bar] |
|---|---|---|---|
| 3 | 3.0/-1.0 | 2.0/-1.0 | 1.8/-1.0 |
| 4 | 5.5/-1.0 | 4.0/-1.0 | 3.6/-1.0 |
| 6 | 7.0/-1.0 | 5.0/-1.0 | 4.5/-1.0 |
| 8 | 8.5/-1.0 | 6.0/-1.0 | 5.0/-1.0 |
W4/C/360 (DN360)
| Ручки | MAX (50-150°C) [bar] |
MAX |
MAX (201-250°C) [bar] |
|---|---|---|---|
| 3 | 2.5/-1.0 | 2.0/-1.0 | 1.8/-1.0 |
| 4 | 5.0/-1.0 | 4.0/-1.0 | 3.5/-1.0 |
| 6 | 6.2/-1.0 | 5.0/-1.0 | 4.5/-1.0 |
| 8 | 8.5/-1.0 | 6.0/-1.0 | 5.5/-1.0 |
W4/C/400 (DN400)
| Ручки | MAX (50-150°C) [bar] |
MAX |
MAX (201-250°C) [bar] |
|---|---|---|---|
| 4 | 3.5/-1.0 | 2.6/-1.0 | 2.4/-1.0 |
| 6 | 6.0/-1.0 | 5.1/-1.0 | 4.7/-1.0 |
| 8 | 8.0/-1.0 | 6.4/-1.0 | 5.7/-1.0 |
| 10 | 10.0/-1.0 | 8.0/-1.0 | 7.0/-1.0 |
W4/C/450 (DN450)
| Ручки | MAX (50-150°C) [bar] |
MAX |
MAX (201-250°C) [bar] |
|---|---|---|---|
| 4 | 3.0/-1.0 | 2.0/-1.0 | 1.8/-1.0 |
| 6 | 6.0/-1.0 | 4.0/-1.0 | 3.1/-1.0 |
| 8 | 7.5/-1.0 | 5.5/-1.0 | 4.5/-1.0 |
| 10 | 9.0/-1.0 | 6.0/-1.0 | 5.0/-1.0 |
W4/C/500 (DN500)
| Ручки | MAX (50-150°C) [bar] |
MAX |
MAX (201-250°C) [bar] |
|---|---|---|---|
| 4 | 2.0/-1.0 | 1.5/-1.0 | 1.3/-1.0 |
| 6 | 4.5/-1.0 | 4.0/-1.0 | 3.5/-1.0 |
| 8 | 6.5/-1.0 | 5.7/-1.0 | 4.5/-1.0 |
| 10 | 8.0/-1.0 | 6.5/-1.0 | 5.7/-1.0 |
| 12 | 10.0/-1.0 | 7.0/-1.0 | 6.5/-1.0 |
Parametry techniczne
| Seria produktowa | Seria W |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 100 mm |
| Grubość ścianki kołnierza (w mm) | 10.0 mm |
| Branża | Browarnictwo, Chemia, Farmacja, Mleczarstwo, Produkcja spożywcza |
| Wymiar | poniżej DN300, DN300 - DN500 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | 0.5 - 2.5 bar, 2.51 - 4.5 bar, 4.51 - 6.5 bar, 6.51 - 8.5 bar, powyżej 8.5 bar |
| Podciśnienie | do -0.5 bar, od -0.51 do -1.0 bar |
| Certyfikat PED | tak |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | INOX |
