C69 (450x450)
Квадратний люк C69 (450x450 mm)

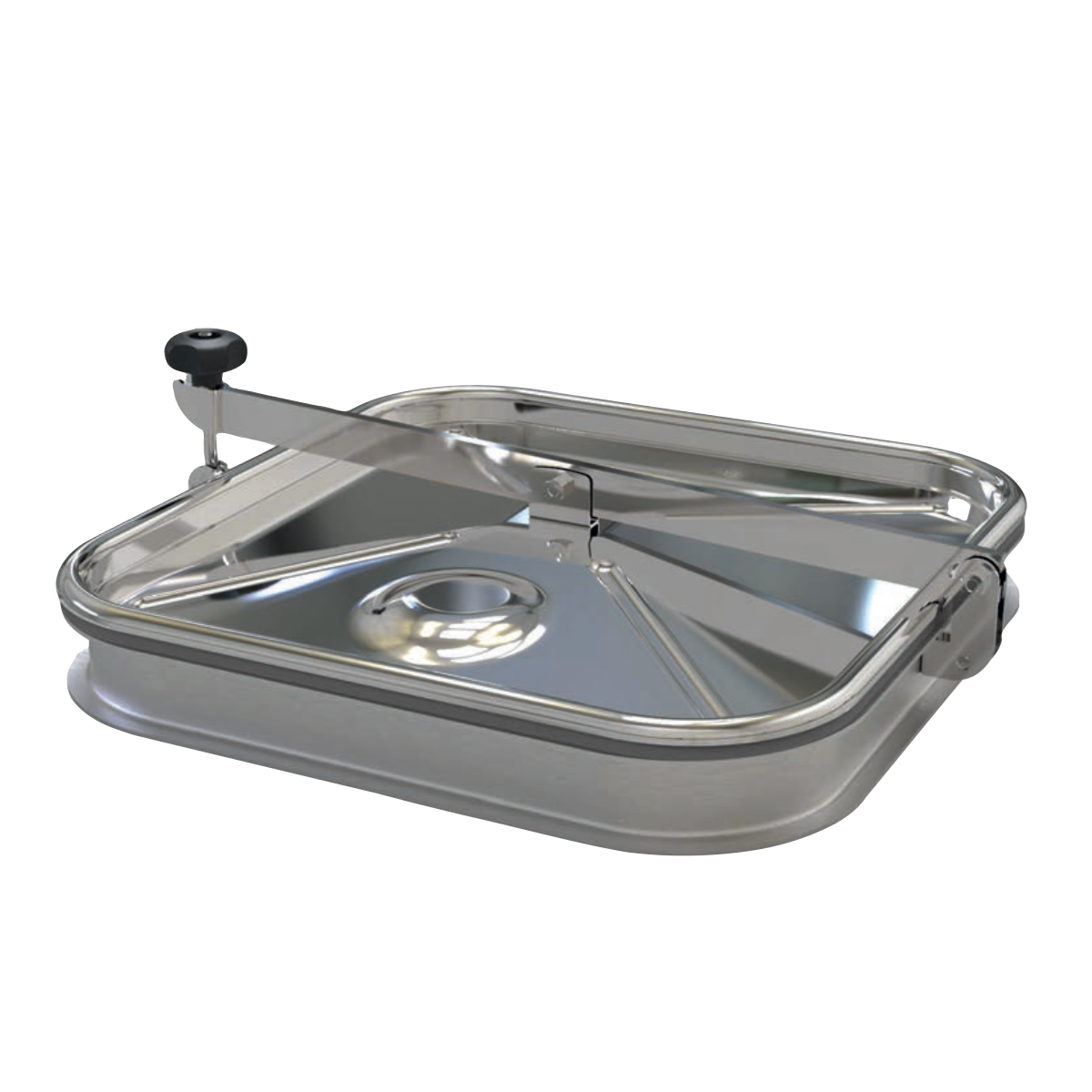

Квадратний люк C69 (450×450 mm) з нержавіючої сталі призначений для монтажу в резервуарах, а також у різноманітних процесних установках, камерах або каналах. Розмір 450×450 mm по світлу отвору дає змогу застосовувати люк як для завантаження, так і для сервісного обслуговування чи інспекції.
Прямокутний люк C69 оснащений кришкою , що відкривається назовні резервуара. Компактна й міцна конструкція забезпечує надійну роботу люка всюди, де необхідне часте відкривання кришки для контролю процесу або засипання сировини. Також підходить як ревізійний люк або захист камер з вимірювальною апаратурою. Цю модель розроблено насамперед для монтажу в даху резервуара з нержавіючої сталі та кислотостійкої сталі, проте спеціальний виступ у нижній частині фланця дає змогу монтувати люк також у цементній основі.
Стандартно люк C69 виготовляють з нержавіючої сталі марки AISI 304, а за бажанням — зі сталі марки AISI 316L. Широкий вибір матеріалів, що застосовуються для виготовлення ущільнень, дозволяє використовувати люк у контакті з широким спектром робочих середовищ (рідин, розчинів).
Застосування квадратного люка з нержавіючої сталі C69
Основні області застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна та біотехнологічна промисловість,
- нержавіючі резервуари різних розмірів,
- вимірювальні камери.
Люк ефективно працює всюди, де його використання відповідає параметрам матеріалів, застосованих у конструкції.

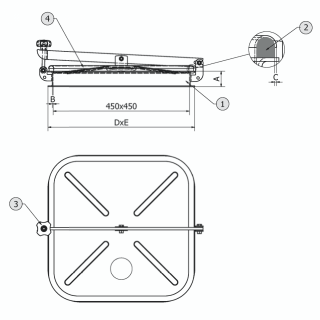

| Модель | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Макс. [бар] |
|---|---|---|---|---|---|---|
| C69 | 50 | 3 | 1.5 |
486 |
486 | 0.02 |
| Symbol | Element |
|---|---|
| 1 | рама/фланець |
| 2 | ущільнення |
| 3 | ручка |
| 4 | кришка |
Parametry techniczne
| Seria produktowa | Seria C |
|---|---|
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 50 mm |
| Grubość ścianki kołnierza (w mm) | 3.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
