E141BL (424x316)

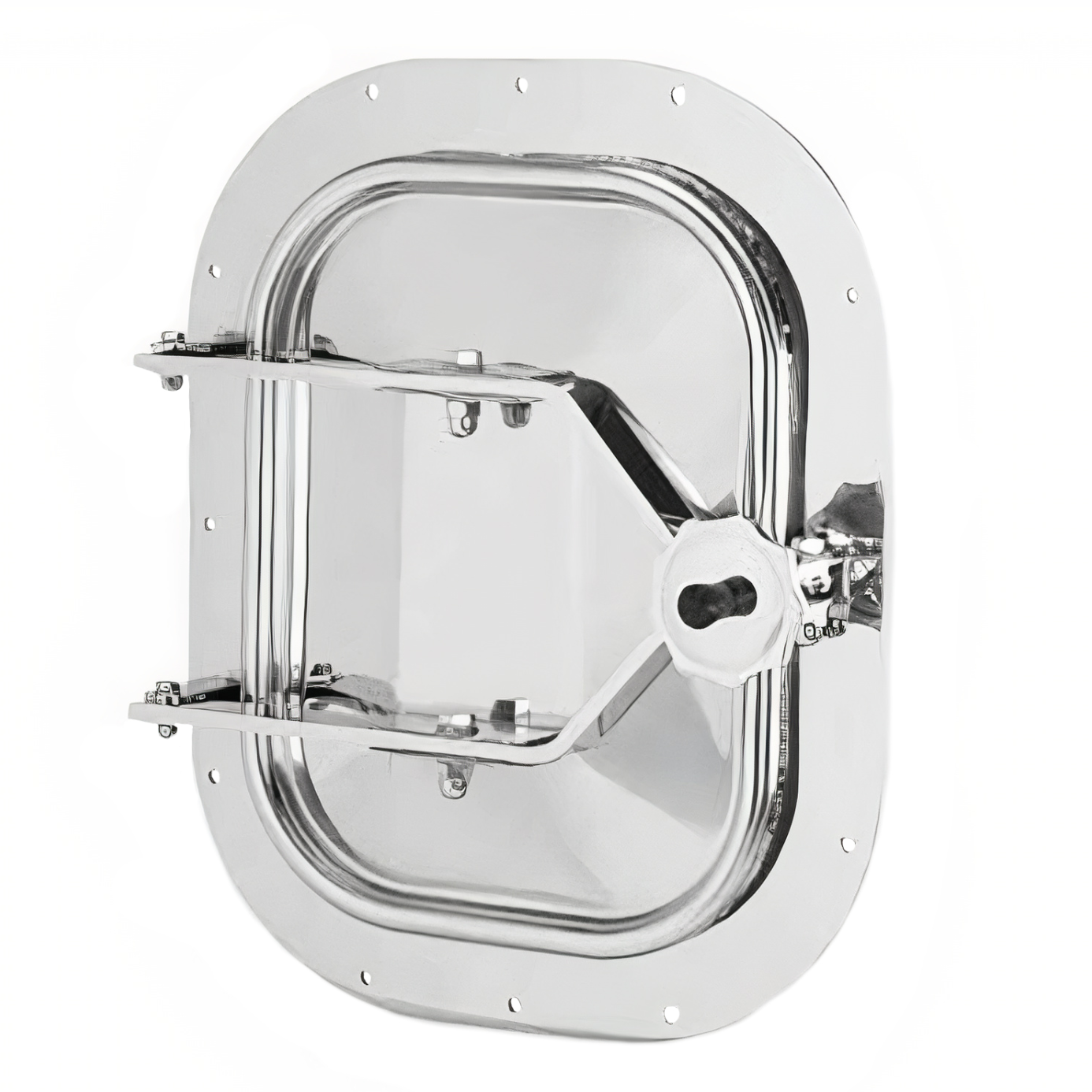

Прямокутний люк з нержавіючої сталі для дерев’яних резервуарів (бочок) E141BL
Прямокутний люк E141BL монтується в бокову обшивку дерев’яного резервуара (бочки). Кришка люка з’єднана з фланцем за допомогою двох шарнірів, що забезпечують міцність конструкції. Кришка, що відчиняється назовні, зачиняється за допомогою одного притиска (ручки).
Характерною особливістю люка є його фланець з отворами, які дають можливість закріпити люк на поверхні бочки.
Основна сфера використання прямокутного люка E141BL — це дерев’яні резервуари, що застосовуються у виробництві вина.
Застосування прямокутного люка E141BL
Ця модель конструктивно пристосована до монтажу в деревині. Тому найчастіше прямокутний люк для бочок E141BL встановлюють у великих бочках, призначених для витримування вина, віскі або бренді.
Його також успішно застосовують у бочках для витримування пива та зберігання інших продуктів таких галузей промисловості:
- виноробної,
- спиртової,
- харчової.
Завдяки правильному добору матеріалів ущільнення, прямокутний люк для бочок E141BL можна адаптувати до багатьох різних продуктів/середовищ.

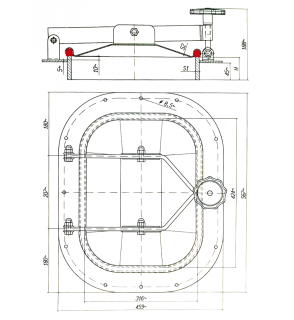

| Модель | H [mm] | S1 [mm] | S2 [mm] | Макс. [бар] |
|---|---|---|---|---|
| E141BL | 60 | 8 | 2 | 0.5 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | INOX |
