K-PC (DN50-DN300)
Круглий люк K-PC для трубопроводів і посудин під тиском

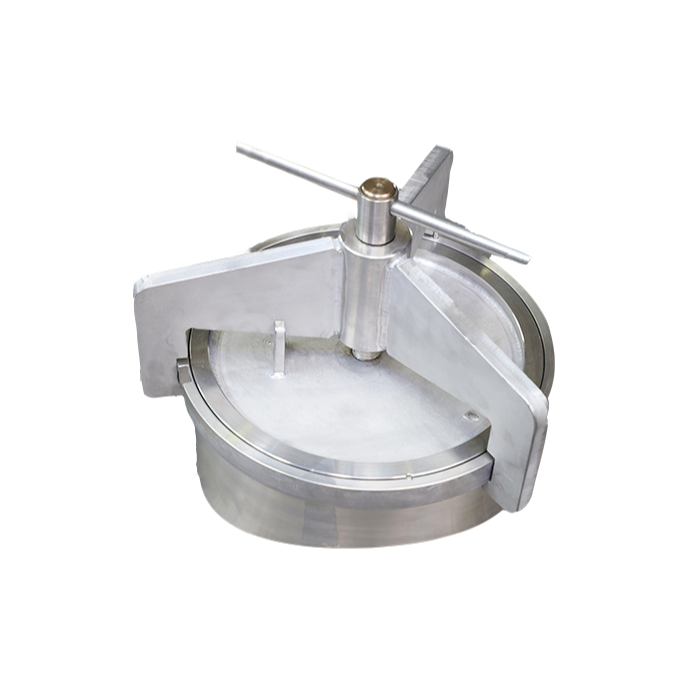

Круглий люк (ручний люк) тисковий K-PC (виробляється в діапазоні DN50-DN300) має спеціальну конструкцію, розроблену для монтажу в сталевих резервуарах і промислових трубопроводах. Усі елементи люка виготовляються з двох марок нержавіючої сталі:
- AISI 316Ti (1.4571),
- AISI 316L (1.4404).
Таке рішення значно розширює можливості використання ручного люка у застосуваннях, де потрібна стійкість до корозійного впливу багатьох хімічних та органічних речовин.
Залежно від виконання люк можна успішно монтувати як у горизонтальному, так і у вертикальному положенні. Необхідна форма ущільнювальної поверхні (фланця) надається вже під час виробництва. Можливе виконання для монтажу як на плоскій поверхні, так і на трубопроводі з визначеним діаметром. Отже, люк випускається у двох версіях:
- з фланцем прямим (що дає змогу монтувати люк у даху або обшивці резервуара з нержавіючої сталі),
- з фланцем вирізаним (фланець люка пристосований до діаметра трубопроводу в конкретному застосуванні).
Круглий люк K-PC – застосування
Основні сфери застосування люків даної серії такі:
- промислові трубопроводи,
- тискові резервуари з нержавіючої сталі,
- камери, що експлуатуються в промислових умовах,
- різноманітне процесове обладнання.
Порівняно невеликий розмір отвору дає змогу службам технічного обслуговування проводити базову інспекцію обладнання, у якому встановлено люк. Натомість міцна конструкція та високоякісні матеріали, використані у виробництві, забезпечують тривалий термін експлуатації виробу, зокрема й у середовищах з підвищеним ризиком корозії.

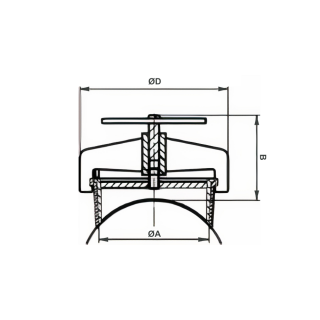

| Модель | Діаметр A (DN) [mm] |
B [mm] |
Діаметр D [mm] |
Вага [kg] |
Макс. [bar] |
|---|---|---|---|---|---|
| K-PC50 | ~45 | ~125 | 96 | 1.8 | 7.0 |
| K-PC100 | ~85 | ~125 | 141 | 3.4 | 7.0 |
| K-PC150 | ~126 | ~125 | 188 | 5.5 | 7.0 |
| K-PC200 | ~176 | ~136 | 246 | 9.5 | 7.0 |
| K-PC300 | ~276 | ~200 | 367 | 23 | 7.0 |
*У разі замовлення версії, призначеної для монтажу в трубопроводі, необхідно вказати значення радіуса вирізу у фланці люка.
Parametry techniczne
| Seria produktowa | Seria K |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 50-200 mm |
| Grubość ścianki kołnierza (w mm) | 9.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500 |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 6.51 - 8.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | Inny |
| Materiał uszczelnienia | NBR, Viton |
| Materiał pokrętła | INOX |
