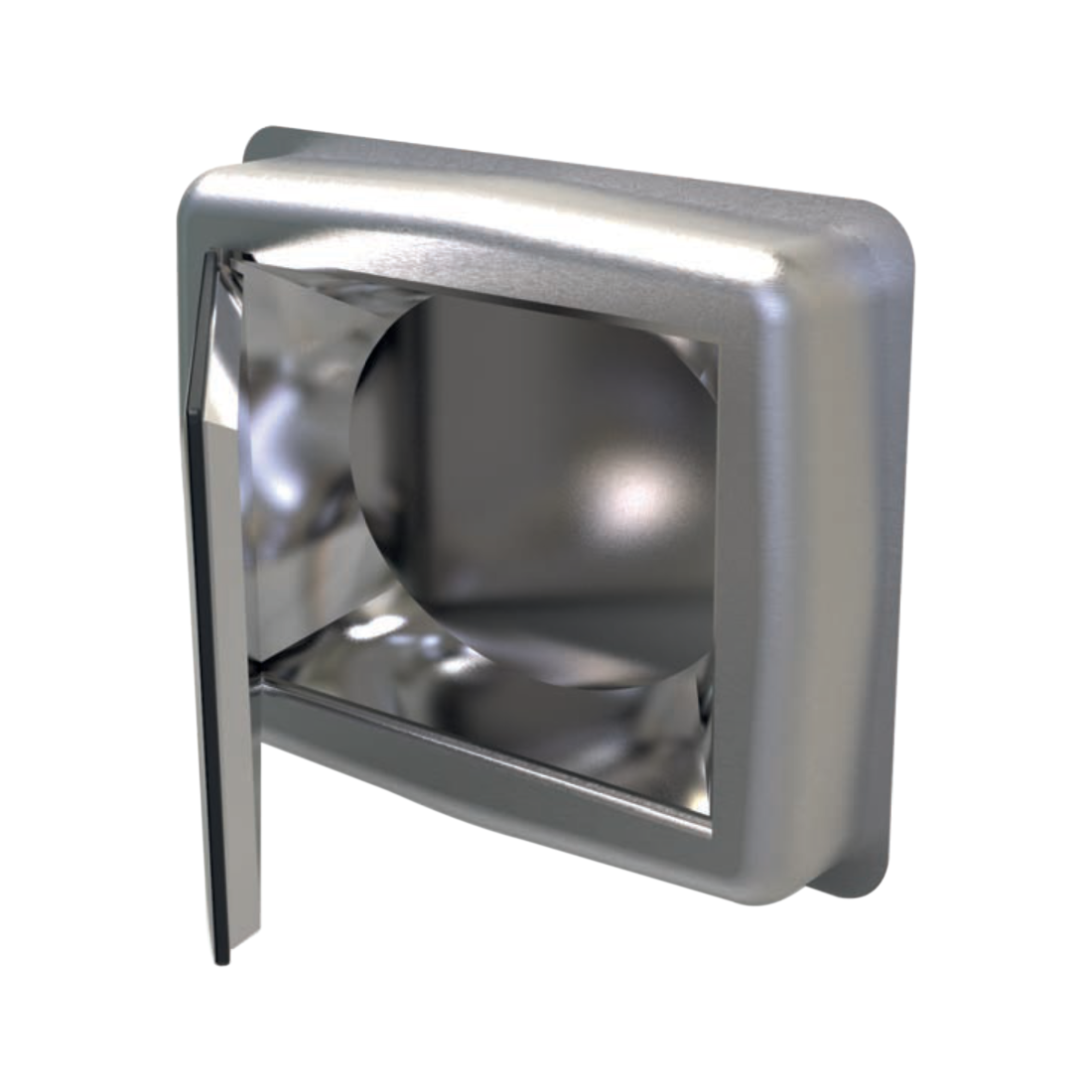

Ізольована кришка з нержавіючої сталі C38 (395x545 mm)
Ізольована кришка з нержавіючої сталі C38 395x545 mm разом з обудовою утворюють канал, який забезпечує доступ до люка в ізольованих резервуарах з товстим шаром піни або іншого ізоляційного матеріалу. Таке рішення зазвичай застосовують для захисту овальних люків різних розмірів, змонтованих у робочій обичайці резервуара. Завдяки ослоні типу C38, зона резервуара, в якій розташований овальний люк, захищена від тепловтрат.
Ізольована кришка ослони відкривається назовні, тоді як кришка люка, змонтованого в робочій обичайці, зазвичай відкривається в бік внутрішнього простору резервуара. Овальні люки, що використовуються в подібних рішеннях, оснащують внутрішнім шарніром/внутрішніми шарнірами. Монтажний фланець овального люка зазвичай має висоту в діапазоні від 100 mm або 150 mm (залежно від моделі). Двері та інші елементи ізольованої кришки типу C38 виготовляють з нержавіючої сталі марки AISI 304.
Застосування ізольованої кришки з нержавіючої сталі C38
Основні сфери застосування:
- ізольовані резервуари різної конструкції та призначення,
- технологічні установки й апарати, що потребують ізоляції люка,
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна та біотехнологічна промисловість.
| Модель | A [mm] | B [mm] | D [mm] | E [mm] |
|---|---|---|---|---|
| C38 | 135 | 1.5 |
395 |
545 |
| Символ | Елемент |
|---|---|
| 1 | обудова |
| 2 | кришка |
Parametry techniczne
| Seria produktowa | Seria C |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Grubość ścianki kołnierza (w mm) | 0.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L |
| Materiał pokrętła | Brak pokrętła |
