XG400 (DN400-DN500)

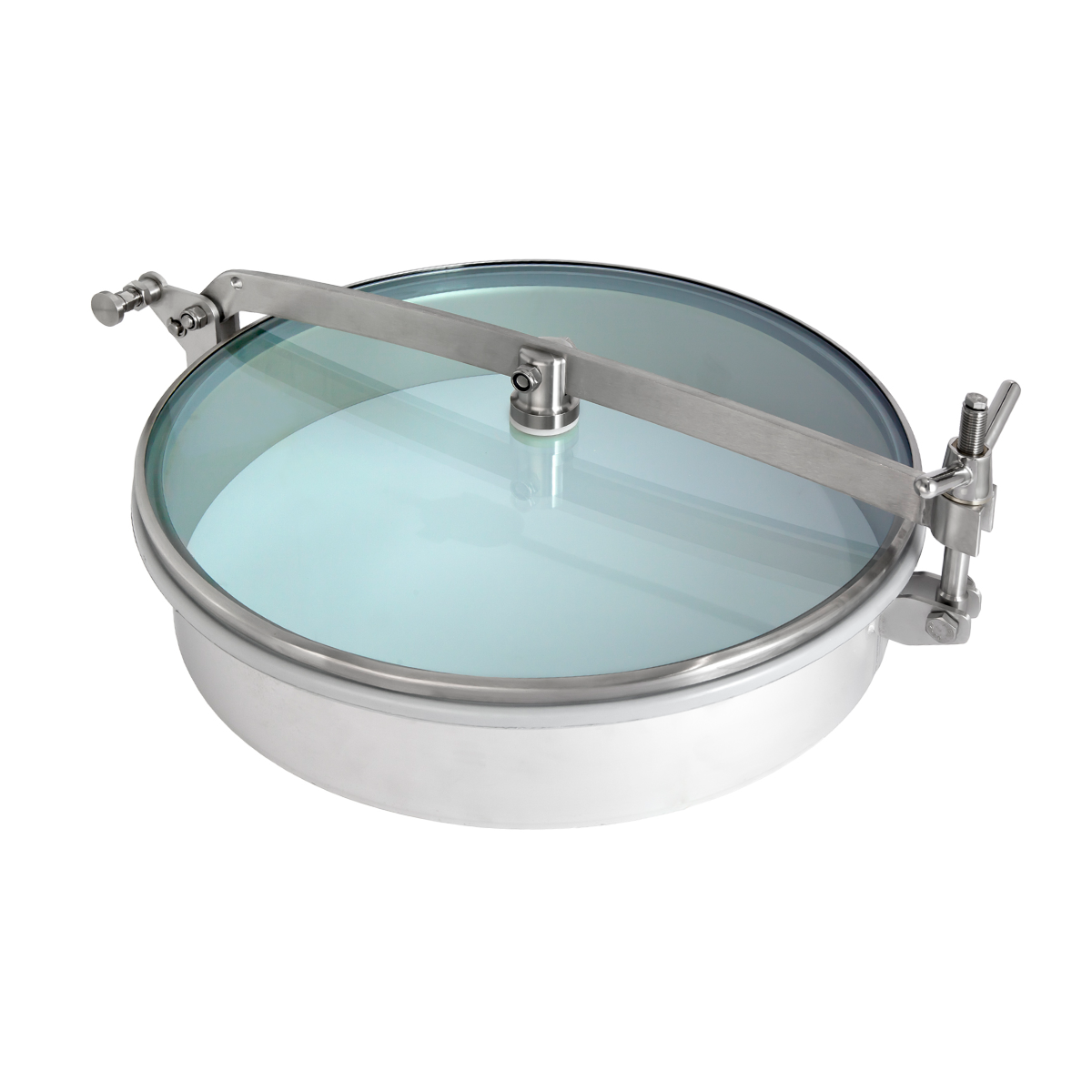

Круглий скляний люк XG400 безтисковий

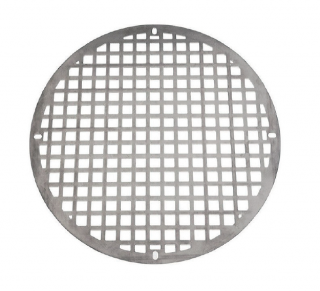

Кругла безтискова скляна кришка типу XG400 дає змогу постійно спостерігати за процесами, що відбуваються в резервуарах з нержавіючої сталі. Цю модель монтують у даху резервуара. За бажанням люки цієї серії оснащують захисною решіткою, яка запобігає потраплянню випадкових предметів усередину резервуара. Крім того, така конструкція підвищує безпеку персоналу, що обслуговує процес.
Кришки цього типу найчастіше використовують у пивоварнях та на лікеро-горілчаних заводах, але їх із успіхом застосовують і в багатьох інших процесах, де потрібен постійний візуальний контроль вмісту резервуара.
Прозору кришку круглого люка XG400 виготовляють із загартованого натрій-кальцієвого скла, яке також називають натрій-кальцієво-силікатним. Товщина скла становить 12 mm і воно придатне для роботи за температури до +120°C. Для виготовлення кришок стандартно застосовують нержавіючу сталь марки AISI 316L.
Застосування люків XG400 зі скляною кришкою
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна та біотехнологічна промисловість,
- резервуари з нержавіючої сталі різних розмірів.
Люк ефективно застосовують скрізь, де його використання відповідає параметрам матеріалів, з яких він виготовлений.

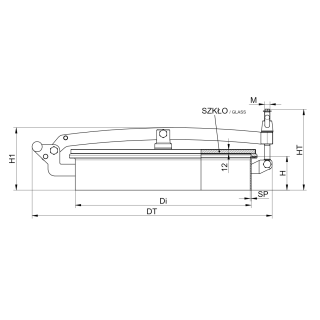

| Модель | Di (DN) [mm] |
DT [mm] |
H [mm] |
HT [mm] |
H1 [mm] |
SP [mm] |
Ручка | Вага [kg] |
Макс. [бар] |
|---|---|---|---|---|---|---|---|---|---|
| XG-400 | 404 | 577 | 65 | 173 | 146 | 2 | M10 | 9.3 | 0.0 |
| XG-450 | 454 | 643 | 100 | 235 | 185 | 3 | M16 | 11.9 | 0.0 |
| XG-500 | 518 | 707 | 100 | 238 | 184 | 3 | M16 | 16.3 | 0.0 |
Parametry techniczne
| Seria produktowa | Seria X |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 65-100 mm |
| Grubość ścianki kołnierza (w mm) | 2.0-3.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | DN300 - DN500 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 316/316L |
| Materiał uszczelnienia | Silikon |
| Materiał pokrętła | INOX |
